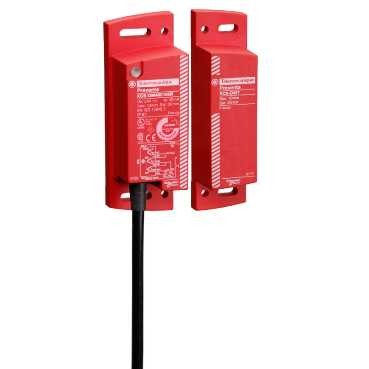

XCSDM480105
| 制造商 | |
| 描述 | Magnetic / Reed Switches Safety inter, mag. SIL 2/Cat 4 5m cable 施耐德(SCHNEIDER) 安全门开关 Schneider Electric component XCSDM480105: coded magnetic system XCSDM4 - SIL 3 - 2 NO - PNP outputs - cable 5m |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 14 Days | 子类别 | Switch Safety Interlock |
合规参数
| 标准 | EN 1088EN 13849-1EN/IEC 60947-5-1EN/IEC 60947-5-2EN/IEC 60947-5-3EN/IEC 62061IEC 61508ISO 14119 | 防护类型 | Overload and short-circuit protection |
| 认证 | CSAT | 安全类别 | HFT = 1MTTFd = 182 yearsPFD = 1.15E-5PFH = 3.94E-9SF = 92.5 % |
| 安全输出与类型 | 2 outputs 1.5 A, 24 V, DC | ||
电气参数
| 容差 | 1 | 延迟时间 | 100 ms (activation) |
| 输出类型 | Solid-state, PNP | UL电压 | 24 V DC (- 20...10 %) |
| 额定电压 | 36 V DC | 感应距离 | 20 mm |
| 电阻值（欧姆） | 450 mOhm | 开关频率 | 3 Hz |
| 击穿电压（V(BR)GSS） | 2.5 kV conforming to EN/IEC 60947-5-1 | ||
机械参数
| 重量 | 0.48 kg | 材料（通用） | Plastic |
| 电缆长度 | 5 m | 电缆材料 | PVC |
| 连接器类型 | Pre-cabled | 触头材料 | 1 NO + 1 NO |
| 尺寸/外形 | 100 x 34 x 32 mm | 供应商器件封装 | XCSDM4 |
| 外部壳体材料 | Thermoplastic PBT | 外管直径（最大） | 6.1 mm |
| 中压缩操作力 | 0.01 m/s | 最大瞬时扭矩（oz-in / mNm） | <= 1.8 N.m |
产品信息
| 设计类型 | Rectangular | 方向 | 9 directions |
| 标签类型 | CE | 开关类型 | Saftey |
| 输出报警 | 1 solid-state output, 0.5 A, 24 V, DC, PNP | 产品子类型 | Coded magnetic system |
| 测量范围 | Preventa Safety detection | 行业别名 | 785901830412, XCSDM480105 |
| 其他规格 | 1 LED (green, orange and red) | RAM容量/已安装 | 32 maximum with 2 m long cable |
环境参数
| 距离 | 2 s | 工作压力 | 10 mm |
