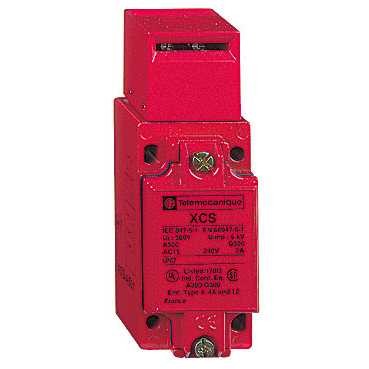

点击放大查看
XCSA801
| 制造商 | |
| 描述 | Non-locking actuator switch,PG13 3NC Keylock Switches SAFETY INTERLOCK 300VAC 10A T-XCS Schneider Electric component XCSA801: metal safety switch XCSA - 3 NC - slow break - 1 entry tapped Pg 13.5 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 14 Days | 子类别 | Switch Safety Interlock |
合规参数
| RoHS | Not Applicable | 标准 | CSA C22-2 No 14EN 1088/ISO 14119EN/IEC 60204-1EN/IEC 60947-5-1EN/ISO 12100UL 508 |
| 防护类型 | Class I conforming to EN/IEC 60536 | 认证 | CSAUL |
| 安全类别 | B10d = 5000000 (value given for a life time of 20 years limited by mechanical or contact wear) | 安全输出与类型 | 3NC |
电气参数
| 转速 | 0.5 m/s | 额定电压 | 250V |
| 极数 | 3 | 最大交流电压 | 240V |
| 最大额定电流 | 0.55 A @ 125 V dc, 6 A @ 120 V ac | 工作频率 | 10 cyc/mn for maximum durability |
| 击穿电压（V(BR)GSS） | 6 kV conforming to EN/IEC 60947-5-1 | 短路电流额定值（SCCR） | 10 A cartridge fuse type gG (gl) |
机械参数
| 深度 | 44mm | 宽度 | 40mm |
| 长度 | 113.5mm | 重量 | 0.44 kg |
| 材料（通用） | Metal | 头部样式 | Key operated turret head |
| 基体材料 | Zamak | 连接器类型 | Terminal, 1 x 0.5...2 x 1.5 mm ² with or without cable end |
| 触点时序 | Slow-break, simultaneous | 尖端材料（笔尖） | Zamak |
| 驱动力 | >= 20 N | 总深度 | 44 mm |
| 锁定特性 | Key | 插头进线方向 | 1 entry tapped Pg 13.5 |
| 总宽度 | 40 mm | 触头材料 | 3 NC |
| 总高度 | 114 mm | 壳体材料 | Zamak |
| 正向断开 | With NC contact | 供应商器件封装 | XCSA |
| 外管直径（最大） | 9...12 mm | 中压缩操作力 | 0.01 m/s |
产品信息
| 设计类型 | Industrial | 产品子类型 | Safety switch |
| 轴数 | 4 | 内置振荡器 | No |
| 连接类型 | Screw Clamp | 测量范围 | Preventa Safety detection |
| 行业别名 | 785901769293, XCSA801 | 其他规格 | Without |
| 常态配置 | 3NC | ||
环境参数
| 密封等级 | IP67 | 机械寿命 | >= 1000000 cycles |
| 抗冲击能力 | 10 gn for 11 ms conforming to IEC 60068-2-27 | 存储接口 | -40...70 °C |
| 防护等级 | IP67 conforming to EN/IEC 60529 and EN/IEC 60947-5-1 | 防护处理 | TC |
| 抗振性 | 5 gn (f = 10...500 Hz) conforming to IEC 60068-2-6 | 工作温度 | +70°C |
| 热电流 (Ith) | 10 A | ||
