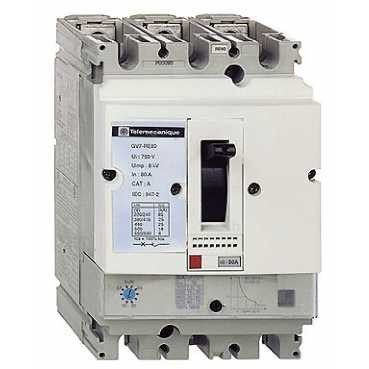

GV7RE40

制造商	Schneider Electric SE
描述	Motor Circuit Breaker GV7RE40 Schneider Electric component GV7RE40: motor circuit breaker GV7-RE - 3 poles 3d - 25...40 A - thermomagnetic trip unit
分类	电路保护解决方案断路器塑壳断路器

对参数有疑问？问 AI 助手

商业参数

交货时间

14 Days

子类别

Circuit Protection Misc

RoHS	Compliant	标准	EN 60947-1EN 60947-2EN 60947-4-1IEC 60947-1IEC 60947-2IEC 60947-4-1NF C 63-120NF C 63-650NF C 79-130VDE 0113VDE 0660
认证	CCCDNVUL

频率	50/60 Hz conforming to CSA50/60 Hz conforming to IEC 60947-4-150/60 Hz conforming to UL	隔离	Yes conforming to IEC 60947-1 § 7-1-6
占空比	Yes conforming to IEC 60947-4-1 § 7-2-1-5-2	UL电压	600 V AC 50/60 Hz conforming to CSA C22-2 No 14600 V AC 50/60 Hz conforming to UL 508690 V AC 50/60 Hz conforming to IEC 60947-2
额定输出功率	22 kW at 500 V AC 50/60 Hz22 kW at 660...690 V AC 50/60 Hz18.5 kW at 400...415 V AC 50/60 Hz18.5 kW at 500 V AC 50/60 Hz	额定电压	690 V
极数	3P	占空比（最大）	Continuous conforming to IEC 60947-4-1
最大额定电流	40 A	电阻公差	0.5 J
最小供电电压	8 KA	最大功耗	5 W
击穿电压（V(BR)GSS）	8 kV conforming to IEC 60947-2

深度	111mm	宽度	105mm
高度	161 mm	长度	161mm
重量	2.01 kg	第一连接器	Power circuit: screw clamp terminal
安装类型	Fixed	端子类型	Screw Clamp
安装特性	HorizontalVertical	连接器间距	35 mm without spreaders45 mm with spreaders
最大瞬时扭矩（oz-in / mNm）	10 N.m - on screw clamp terminal

类型	Bars - width: <= 25 mm - height: 20 mm - distance hole to end: <= 10 - thickness: <= 6 mm - screw: M6Lugs - width: <= 25 mm - distance hole to end: <= 10 - thickness: <= 6 mm - screw: M6	用途	AC-3 conforming to IEC 60947-4-1Category A conforming to IEC 60947-2
控制方式	Rocker lever	电气寿命	30000 cycles on AC-3 at 440 V In50000 cycles on AC-3 at 440 V In/2
测量范围	GV7R	联数	25 cyc/h
行业别名	785901602576	设备简称	Thermal magnetic circuit breaker
网络技术	AC	其他规格	25 → 40 A
应用细节	Motor protection

机械寿命	50000 cycles	抗冲击能力	15 gn 20 ms conforming to IEC 60068-2-27
存储接口	-55...95 °C	防护等级	IP405 open mounted conforming to IEC 60529IP405 with terminal shrouds conforming to IEC 60529
工作压力	<= 2000 m	防护处理	TC
抗振性	2.5 gn 25 Hz conforming to IEC 60068-2-6	工作温度	-25...70 °C open mounted
热电流 (Ith)	40 A conforming to IEC 60947-4-1	自然散热热阻	25...40 A conforming to IEC 60947-4-1
