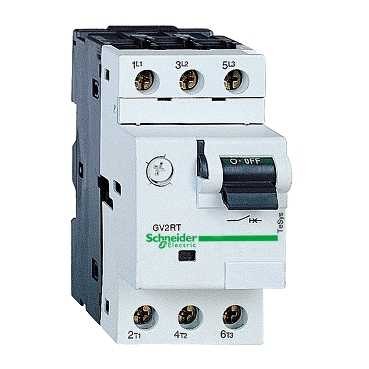

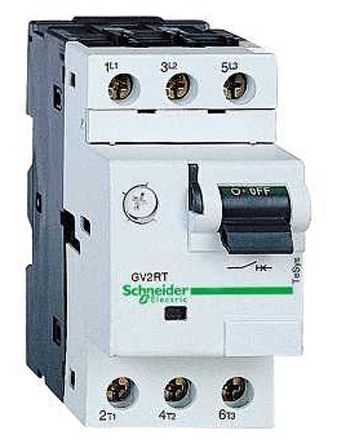

GV2RT05

制造商	Schneider Electric SE
描述	GV2 MOTOR CB HIGH INRUSH 0.63-1A TOGGLE Schneider Electric component GV2RT05: TeSys GV2-Circuit breaker-thermal-magnetic - 0.63â Schneider Electric TeSys GV GV2R 系列 0.63 → 1 A 3极电动机保护断路器 , 690 V
分类	电路保护解决方案断路器塑壳断路器

对参数有疑问？问 AI 助手

商业参数

交货时间

14 Days

子类别

Circuit Protection Misc

RoHS	Compliant	标准	CSA C22-2EN 60204IEC 60947-1IEC 60947-2IEC 60947-4-1NF C 63-120NF C 63-650NF C 79-130UL 508VDE 0113VDE 0660
认证	ATEXBVCCCCEBECCSADNVEZUGLGOSTRINASETITSEULLROS

频率	50/60 Hz conforming to IEC 60947-4-1	隔离	Yes conforming to IEC 60947-1
占空比	Yes conforming to IEC 60947-4-1	跳闸状态	Thermal-magnetic
UL电压	690 V AC 50/60 Hz conforming to IEC 60947-2	额定输出功率	0.09 kW at 220/230 V AC 50/60 Hz motor protection high peak current0.12 kW at 220/230 V AC 50/60 Hz motor protection high peak current0.25 kW at 400/415 V AC 50/60 Hz motor protection high peak current0.37 kW at 400/415 V AC 50/60 Hz motor protection high peak current0.25 kW at 440 V AC 50/60 Hz motor protection high peak current0.37 kW at 440 V AC 50/60 Hz motor protection high peak current0.37 kW at 500 V AC 50/60 Hz motor protection high peak current0.55 kW at 690 V AC 50/60 Hz motor protection high peak current0.63 kW at 440 V AC 50/60 Hz transformer protection0.63 kW at 500 V AC 50/60 Hz transformer protection1 kW at 690 V AC 50/60 Hz transformer protection
额定电压	690 V	极数	3P
占空比（最大）	Continuous conforming to IEC 60947-4-1	跳闸电流	22 A
最大额定电流	0.63 → 1 A	工作频率	25 cyc/h
最大功耗	2.5 W	击穿电压（V(BR)GSS）	6 kV conforming to IEC 60947-2

深度	78.5mm	宽度	44.5mm
高度	89 mm	长度	89mm
重量	0.35 kg	第一连接器	Screw clamp terminals 2 cable(s) 1...6 mm ² - cable stiffness : solidScrew clamp terminals 2 cable(s) 1.5...6 mm ² - cable stiffness : flexible - without cable endScrew clamp terminals 2 cable(s) 1...4 mm ² - cable stiffness : flexible - with cable end
安装类型	By clipsBy screws	端子类型	Screw Clamp
连接器类型	螺钉	安装特性	HorizontalVertical
尺寸/外形	89 x 44.5 x 78.5 mm	最大瞬时扭矩（oz-in / mNm）	1.7 N.m - on screw clamp terminals

用途	AC-3 conforming to IEC 60947-4-1Category A conforming to IEC 60947-2	系列	GV2R
CAD图纸	3D CAD Model	产品子类型	Circuit breaker
控制方式	Toggle	电气寿命	100000 cycles for AC-3 at 440 V
测量范围	TeSys GV2	行业别名	785901659082, GV2RT05
设备简称	GV2RT	网络技术	AC
其他规格	0.63 → 1 A	应用细节	Motor protectionTransformer protection
