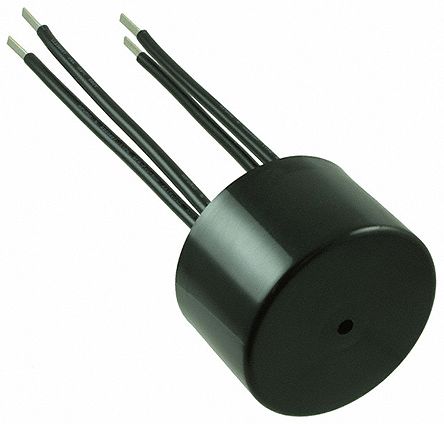

RD6127-16-3M0
| 制造商 | |
| 描述 | Common Mode Filters / Chokes CHOKE 16A 3mH/path CURRENT-COMPENSATED Common Mode Chokes Dual 3mH 1kHz 16A 10.9mOhm DCR Thru-Hole CHOKE COMPENSATED 3MH 16A DUAL Schaffner 3mH -30 to +50% Current Compensated Choke, 16A Idc, 10.9mΩ Rdc CURRENTCOMPENSATED16ACHOKE,WIRECONNECTION Schaffner RD 系列 3 mH -30 → +50% 电流补偿扼流圈, 16A Idc, 10.9mΩ Rdc |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Chokes | 交货时间 | 84 Days |
| 子类别 | Common Mode Chokes | 零件号别名 | 3M0 RD6127-16- |
| 产品类别 | Common Mode Filters / Chokes | 标准包装数量 | 14 |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | 292-135 | ||
电气参数
| 电流 | 16A | 容差 | - 30 %, + 50 % |
| 电感量 | 3 mH | 滤波器类型 | Power Line |
| 测试频率 | 1 kHz | 额定电压 | 600VAC|850VDC |
| 电感量范围 | 3000 μH | 直流电阻（DCR） | 10.9 mOhm |
| 击穿电压 | 2.5kVAC | 最大额定电流 | 16 A |
| 25°C时电阻（典型） | 10.9mΩ | 初始电阻（最小） | 10.9 mOhms |
机械参数
| 深度 | 60.5 | 高度 | 35.5mm |
| 直径 | 60 mm | 包装方式 | Tray |
| 屏蔽 | Unshielded | 高度（最大） | 1.398" (35.50mm) |
| 安装类型 | Through Hole | 封装形式 | 35 mm |
| 总长度 | 60.5 | 尺寸/外形 | 60 mm Dia. x 35 mm H |
| 端接样式 | Through Hole | ||
产品信息
| 类型 | Power Line | 系列 | RD |
| 功能 | Y | 配置 | Dual |
| 线路数量 | 2 | 行业别名 | RD 6127-16-3M0 |
环境参数
| 工作温度 | - 25 C to + 110 C | ||
