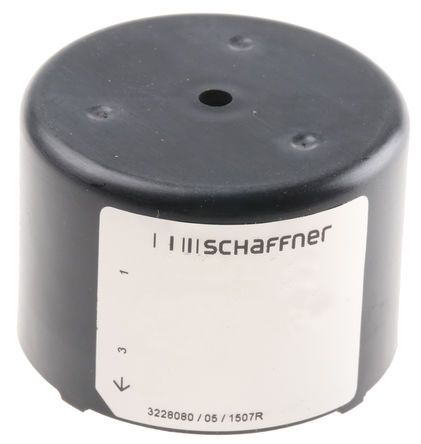

RD5122-16-2M0
| 制造商 | |
| 描述 | Common Mode Filters / Chokes CHOKE 16A 2mH/path CURRENT-COMPENSATED Common Mode Chokes Dual 2mH 1kHz 16A 9.5mOhm DCR Thru-Hole CHOKE COMPENSATED 2MH 16A DUAL Schaffner 2mH -30 to +50% Current Compensated Choke, 16A Idc, 9.5mΩ Rdc CURRENTCOMPENSATED16ACHOKE,PINCONNECTION Schaffner RD 系列 2 mH -30 → +50% 电流补偿扼流圈, 16A Idc, 9.5mΩ Rdc |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Chokes | 交货时间 | 84 Days |
| 子类别 | Common Mode Chokes | 零件号别名 | 2M0 RD5122-16- |
| 产品类别 | Common Mode Filters / Chokes | 标准包装数量 | 35 |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | 292-129 | ||
电气参数
| 电流 | 16A | 容差 | -30 → +50% |
| 电感量 | 2 mH | 滤波器类型 | Power Line |
| 测试频率 | 1k | 额定电压 | 600VAC|850VDC |
| 电感量范围 | 2000 μH | 直流电阻（DCR） | 9.5 mOhm |
| 击穿电压 | 2.5kVAC | 最大额定电流 | 16 A |
| 25°C时电阻（典型） | 9.5mΩ | 初始电阻（最小） | 9.5 mOhms |
机械参数
| 尺寸 | 1.969" L x 1.969" W (50.00mm x 50.00mm) | 深度 | 50.5 |
| 宽度 | 50 mm | 高度 | 35.5mm |
| 直径 | 50.5mm | 包装方式 | Tray |
| 高度（最大） | 1.398" (35.50mm) | 安装类型 | Through Hole |
| 封装形式 | 35 mm | 总长度 | 50.5 |
| 尺寸/外形 | 50 mm W x 50 mm L x 35 mm H | 端接样式 | Radial |
| 核心数/总线宽度 | 2 | ||
产品信息
| 类型 | Power Line | 系列 | RD |
| 功能 | Y | 配置 | Dual |
| 线路数量 | 2 | 行业别名 | RD 5122-16-2M0 |
环境参数
| 工作温度 | - 25 C to + 110 C | ||
