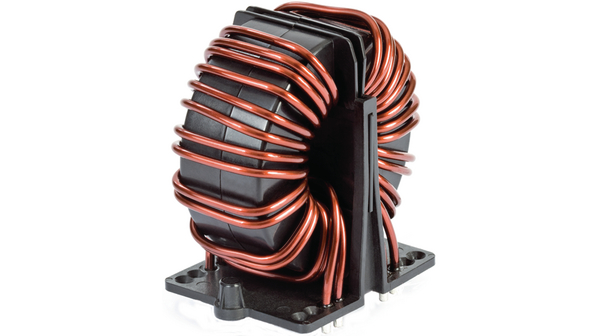

RB6532-50-0M2
| 制造商 | |
| 描述 | Common Mode Filters / Chokes 50A 0.18mH 3-WIRE VERTICAL PCB CHOKE VERT .18MH 50A Schaffner 0.18mH -30 to +50% Leaded Inductor, Max SRF:400Hz, 50A Idc, 0.8mΩ Rdc Inductor 0.18 mH 50 A -30...+50%, RB6532-50-0M2, Schaffner Schaffner RB 系列 180 μH -30 → +50% 引线型电感器, 0.0004MHz最大自谐振频率, 50A Idc, 0.8mΩ Rdc |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | 16 | ||
合规参数
| RoHS | RoHS Compliant | ||
电气参数
| 容差 | -30%, +50% | 电感量 | 0.18 mH |
| 测试频率 | 1kHz | 额定电压 | 1000 |
| 电感量范围 | 180 μH | 串联电阻 | 0.8 mOhm |
| 直流电阻（DCR） | 0.8 mOhm | 最大额定电流 | 50 A |
| 自谐振频率 | DC to 400 Hz | 25°C时电阻（典型） | 0.8mΩ |
| 初始电阻（最小） | 0.8 mOhms | ||
机械参数
| 深度 | 58mm | 宽度 | 58 mm |
| 高度 | 70mm | 长度 | 62mm |
| 包装方式 | Bulk | 屏蔽 | Unshielded |
| 导线线规 | 2.5mm | 引脚直径 | 2.5mm |
| 柱间距 | 5.08mm | 安装类型 | Through Hole |
| 封装形式 | 62 mm x 58 mm x 70 mm | 尺寸/外形 | 58 mm W x 62 mm L x 70 mm H |
| 连接器间距 | 5.08mm | 端接样式 | Through Hole |
| 安装高度（最大） | 2.756" (70.00mm) | 外径-未扩张 | 62 x 70 mm |
产品信息
| 类型 | Toroidal | 系列 | RB |
| CAD图纸 | 3D CAD 模型 | ||
环境参数
| 机械寿命 | New Product: New from this manufacturer. | 测试温度 | 40/125/21 |
| 工作温度 | - 40 C to + 125 C | ||
