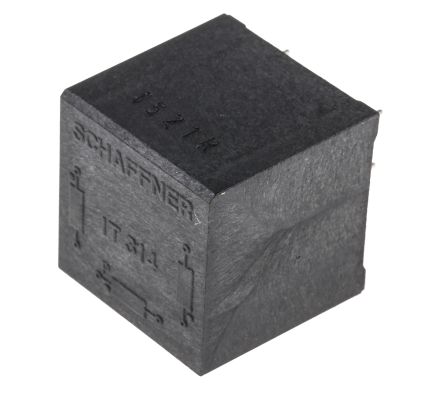

IT314
| 制造商 | |
| 描述 | Pulse Transformer 3:1:1 1.6Ohm Prim. DCR 0.7Ohm Sec. DCR 30pF 6Term. PC Pin Thru-Hole XFRMR PULSE 3:1:1 DUAL 35MH 1A TRANSFORMER IT314 PCB,MOUNTPULSETRANSFORMER Schaffner 3:1:1 通孔 电信变压器, 35mH |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 84 Days | 子类别 | Pulse Transformer |
| 标准包装规格 | 50 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | 22-461 | ||
电气参数
| 频率 | 40kHz | 电感量 | 35mH |
| 上升时间（典型） | 1000 | 输出数量 | 2 |
| 初级电压 | 380V | 主IC供电电流 | 1A |
| 供电电压 (Vcc/Vdd) | 380V | 电容比测试条件 | 30 |
| 直流电阻（DCR）- 初级 | 1.6 | 次级直流电阻（DCR） | 0.7 |
| 匝数比 - 初级:次级 | 3:1:1 | ||
机械参数
| 深度 | 25mm | 宽度 | 25.5mm |
| 高度 | 25 | 长度 | 25.5mm |
| 引脚样式 | PC Pin | 安装类型 | Through Hole |
| 总长度 | 25.5 | 尺寸/外形 | 25.5 x 25.5 x 25mm |
| 变压器类型 | Pulse Transformer | 触点数 | 6 |
产品信息
| 类型 | Pulse | 配置 | Enclosed |
环境参数
| 工作温度 | -25°C | 最高温度限值 | +70°C |
