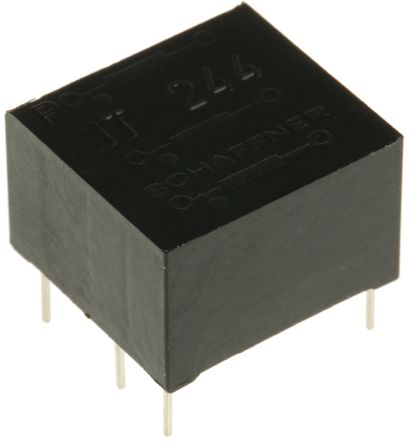

IT244
| 制造商 | |
| 描述 | Pulse Transformer 3:1:1 2.8Ohm Prim. DCR 0.9Ohm Sec. DCR 9pF 6Term. PC Pin Thru-Hole XFRMR PULSE 3:1:1 DL 15MH .1A TRANSFORMER IT244 Pulse Transformers 15MH .1A XFRMR PULSE 3:1:1 DL PCBMOUNTPULSETRANSFORMER 3:1:1 通孔 电信变压器, 15mH |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Pulse Transformers | 交货时间 | 84 Days |
| 子类别 | Pulse Transformer | 零件号别名 | 244 IT |
| 产品类别 | Pulse Transformers | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | 22-472 | ||
电气参数
| 频率 | 40kHz | 电感量 | 15mH |
| 上升时间（典型） | 700 | 输出数量 | 2 |
| 初级电压 | 500V | 主IC供电电流 | 0.1A |
| 供电电压 (Vcc/Vdd) | 500V | 电容比测试条件 | 9 |
| 直流电阻（DCR）- 初级 | 2.8 | 次级直流电阻（DCR） | 0.8 Ohms |
| 匝数比 - 初级:次级 | 3:1:1 | ||
机械参数
| 深度 | 11.3mm | 宽度 | 17.6mm |
| 高度 | 11.3 mm | 长度 | 16.7mm |
| 引脚样式 | PC Pin | 安装类型 | Through Hole |
| 安装样式 | Through Hole | 总长度 | 16.7 |
| 尺寸/外形 | 16.7 x 17.6 x 11.3mm | 变压器类型 | Pulse Transformer |
| 端接样式 | Through Hole | 触点数 | 6 |
产品信息
| 类型 | Pulse | 配置 | Enclosed |
环境参数
| 工作温度 | -25°C | 最高温度限值 | +70°C |
