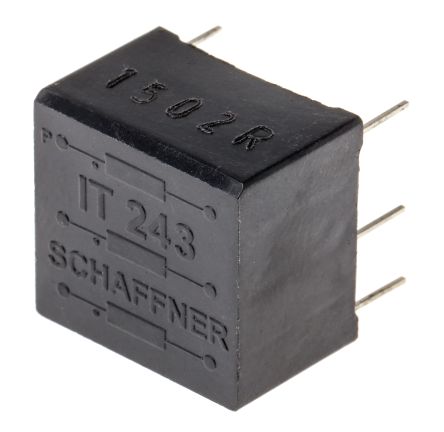

IT243
| 制造商 | |
| 描述 | Pulse Transformer 1:1:1 0.8Ohm Prim. DCR 0.8Ohm Sec. DCR 7pF 6Term. PC Pin Thru-Hole XFRMR PULSE 1:1:1 DL 2.5MH .1A Pulse Transformers .1A 500VAC .75 Rp/Rs PCB MOUNT Pulse Transformer 1:1:1 0.8Ohm Prim. DCR 0.8Ohm Sec. DCR 7pF 250Vus Through Hole TRANSFORMER, PULSE, 1:1:1, 2.5mH PCBMOUNTPULSETRANSFORMER 1:1:1 通孔 电信变压器, 2.5mH |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Pulse Transformers | 交货时间 | 84 Days |
| 子类别 | Pulse Transformer | 零件号别名 | 243 IT |
| 产品类别 | Pulse Transformers | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85043180 | 零件状态 | 22-473 |
电气参数
| 频率 | 40kHz | 电感量 | :2.5mH |
| 上升时间（典型） | 1000 | 初级电压 | 500 V |
| 直流电阻（DCR） | :0.8ohm | 隔离电压 | :3.2kV |
| 主IC供电电流 | 0.1A | 电容比测试条件 | 7 |
| 最大恒流负载 | :250V/µs | 直流电阻（DCR）- 初级 | 0.8 |
| 次级直流电阻（DCR） | 0.8 | 匝数比 - 初级:次级 | 1:1:1 |
机械参数
| 深度 | 17.6 | 宽度 | 16.7 mm |
| 高度 | 11.3 mm | 长度 | 17.6 mm |
| 重量 | 0 | 引脚样式 | PC Pin |
| 安装类型 | Through Hole | 安装样式 | Through Hole |
| 总长度 | 16.7 | 变压器类型 | Pulse Transformer |
| 触点数 | 6 | ||
产品信息
| 类型 | Pulse | 配置 | Enclosed |
环境参数
| 工作温度 | 70 | ||
