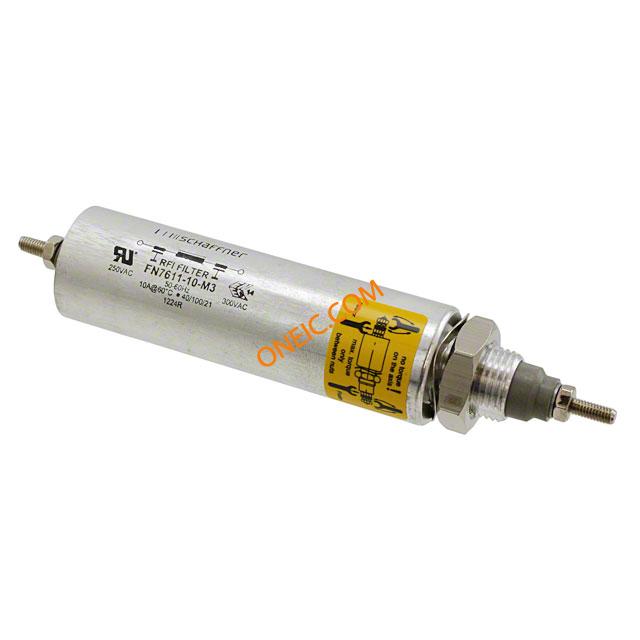

FN7611-10-M3
| 制造商 | |
| 描述 | EMI Feedthrough Filters FEEDTHROUGH FILTER 10A AC M3 TERMINAL Power Line Filter 50Hz/60Hz 10A 300VAC Threaded Stud Thru-Hole FILTER FEEDTHROUGH AC 10A Y2 SINGLEPHASEBULKHEAD10AACFEEDTHROUGHFILTER,M3TERMINAL |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Bolt In Filters | 交货时间 | 365 Days |
| 子类别 | Power Line Filter | 产品类别 | EMI Feedthrough Filters |
| 标准包装数量 | 10 | 工厂包装数量 | 1 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | 297-963 | 认证机构 | ENEC, UL |
电气参数
| 电流 | 10A | 频率 | 50|60 |
| 电感量 | 70nH | 电容 | 10 nF |
| 滤波器类型 | Single Phase | 耐压额定值 | 3000VDC |
| 额定电压 | 300 V | 漏电流 | 1.89mA |
| 最大额定电流 | 10 A | 工作频率 | 50 ~ 60Hz |
| 最小输入电压 | 300VAC | 典型相位噪声 (dBc/Hz) | 1 |
| 初始电阻（最小） | 1.2 mOhms | ||
机械参数
| 深度 | 98 | 高度 | 20 |
| 直径 | 20 mm | 端接方式 | Threaded Stud |
| 螺纹尺寸 | M3 | 安装类型 | Through Hole |
| 安装样式 | Bulkhead | 封装形式 | 66 mm |
| 总长度 | 20 | 尺寸/外形 | 20 mm Dia. x 66 mm L |
产品信息
| 类型 | AC Feedthrough Capacitor | 系列 | FN761 |
| 应用 | Medical | 电路类型 | Y2 |
| 制造商全称 | FN761XSeries | 配置 | Single Stage |
| 行业别名 | FN 7611-10-M3 | 适用产品/相关产品 | FN7611-10-M3 |
环境参数
| 工作温度 | -40°C ~ 100°C | ||
