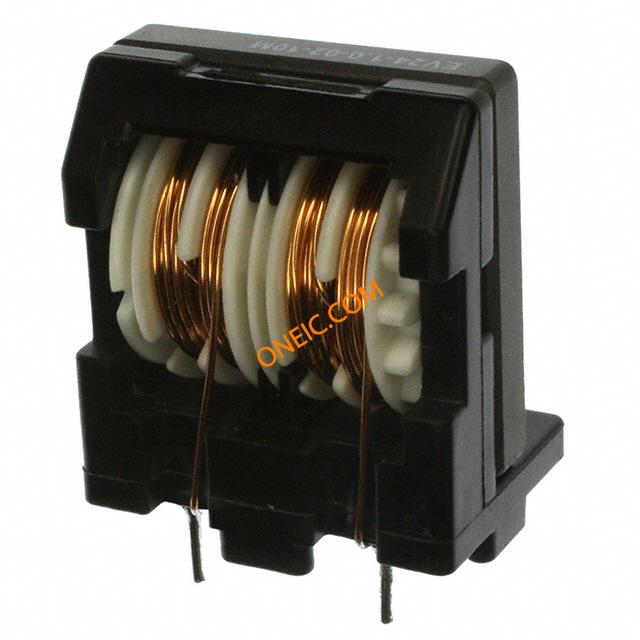

EV24-1.0-02-10M
| 制造商 | |
| 描述 | Common Mode Filters / Chokes 10mH 1A - VERTICAL COMMN-MODE SPPRESSN Common Mode Chokes Dual 10mH 10kHz 1A 244mOhm DCR Thru-Hole CHOKE RFI SUPP 10MH 1A VERT CURRENTCOMPENSATING1ACOMMONMODESUPPRESSIONCHOKE,PINCONNECTION Inductor, radial 10 mH (2x) 1 A (2x), EV24-1.0-02-10M, Schaffner |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Chokes | 交货时间 | 84 Days |
| 子类别 | Common Mode Chokes | 零件号别名 | EV24-1,0-02-10M |
| 产品类别 | Common Mode Filters / Chokes | 标准包装数量 | 25 |
| 工厂包装数量 | 50 | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | 295-503 | ||
电气参数
| 电流 | 1A | 容差 | 30 % |
| 电感量 | 10 mH | 滤波器类型 | Power Line |
| 测试频率 | 10 kHz | 额定电压 | 250VAC |
| 串联电阻 | 0.244 Ohm(2x) | 直流电阻（DCR） | 244 mOhm |
| 击穿电压 | 3kVAC | 最大额定电流 | 1 A |
| 初始电阻（最小） | 72 mOhms | ||
机械参数
| 尺寸 | 0.969" L x 0.685" W (24.60mm x 17.40mm) | 深度 | 18.4 |
| 间距 | 10 | 宽度 | 17.4 mm |
| 高度 | 30.1 | 包装方式 | Tray |
| 屏蔽 | Unshielded | 高度（最大） | 1.185" (30.10mm) |
| 安装类型 | Through Hole | 封装形式 | 24.6 mm x 17.4 mm x 29.1 mm |
| 总长度 | 25.6 | 尺寸/外形 | 17.4 mm W x 24.6 mm L x 29.1 mm H |
| 端接样式 | Through Hole | 核心数/总线宽度 | 2 |
产品信息
| 类型 | Power Line | 系列 | EV / EH |
| 配置 | Dual | 线路数量 | 2 |
环境参数
| 测试温度 | 25/100/21 | 工作温度 | - 25 C to + 100 C |
