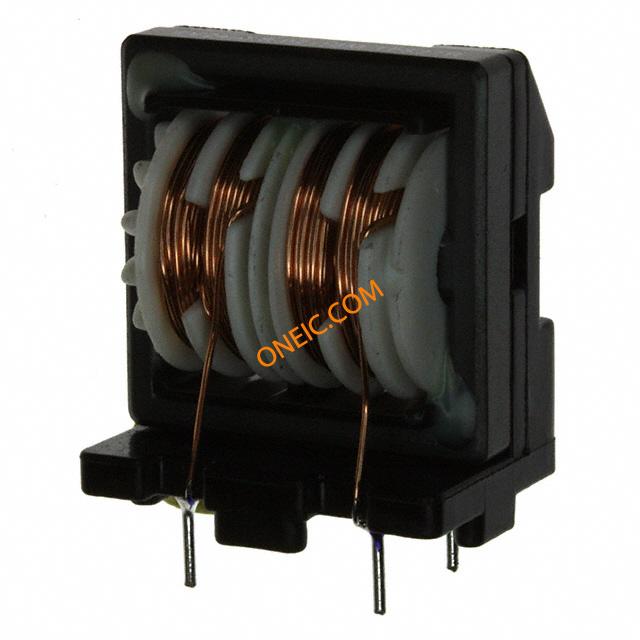

EV24-0.8-02-18M
| 制造商 | |
| 描述 | Common Mode Filters / Chokes 18mH 0.8A - VERTICAL COMMN-MODE SPPRESSN CHOKE RFI SUPP 18MH .8A VERT Common Mode Chokes Dual 18mH 10kHz 800mA 438mOhm DCR Thru-Hole CURRENTCOMPENSATING0.8ACOMMONMODESUPPRESSIONCHOKE,PINCONNECTION Inductor, radial 18 mH (2x) 0.8 A (2x), EV24-0.8-02-18M, Schaffner |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Chokes | 交货时间 | 84 Days |
| 子类别 | Common Mode Chokes | 零件号别名 | EV24-0,8-02-18M |
| 产品类别 | Common Mode Filters / Chokes | 标准包装数量 | 25 |
| 工厂包装数量 | 50 | ||
合规参数
| RoHS | RoHS Compliant | 零件状态 | 295-502 |
电气参数
| 电流 | 800mA | 容差 | 30 % |
| 电感量 | 18 mH | 滤波器类型 | Power Line |
| 测试频率 | 10 kHz | 额定电压 | 250 |
| 串联电阻 | 0.438 Ohm(2x) | 直流电阻（DCR） | 438 mOhm |
| 最大额定电流 | 0.8 A | 自谐振频率 | DC to 400 Hz |
| 初始电阻（最小） | 438 mOhms | ||
机械参数
| 尺寸 | 0.969" L x 0.685" W (24.60mm x 17.40mm) | 间距 | 10 |
| 宽度 | 17.4 mm | 包装方式 | Tray |
| 高度（最大） | 1.185" (30.10mm) | 安装类型 | Through Hole |
| 封装形式 | 24.6 mm x 17.4 mm x 29.1 mm | 尺寸/外形 | 17.4 mm W x 24.6 mm L x 29.1 mm H |
| 端接样式 | Through Hole | 核心数/总线宽度 | 2 |
产品信息
| 系列 | EV | 线路数量 | 2 |
环境参数
| 测试温度 | 25/100/21 | 工作温度 | - 25 C to + 100 C |
