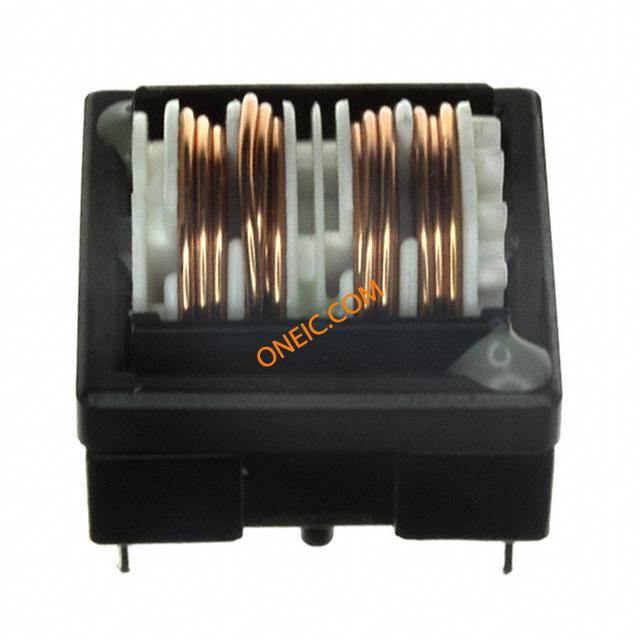

EH24-3.0-02-1M2
| 制造商 | |
| 描述 | Common Mode Filters / Chokes 1.2mH 3A -HRZNTL COMMN-MODE SPPRESSN Common Mode Chokes Dual 1.2mH 3A 29mOhm DCR Thru-Hole CHOKE RFI SUPP 1.2MH 3A HORIZ CURRENTCOMPENSATING3ACOMMONMODESUPPRESSIONCHOKE,PINCONNECTION Inductor, radial 1.2 mH (2x) 3 A (2x), EH24-3.0-02-1M2, Schaffner |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 84 Days | 子类别 | Common Mode Chokes |
| 零件号别名 | EH24-3,0-02-1M2 | 产品类别 | Common Mode Filters / Chokes |
| 标准包装数量 | 25 | 工厂包装数量 | 117 |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | 295-531 | ||
电气参数
| 电流 | 3A | 容差 | 30 % |
| 电感量 | 1.2 mH | 滤波器类型 | Power Line |
| 额定电压 | 250VAC | 串联电阻 | 0.029 Ohm(2x) |
| 直流电阻（DCR） | 29 mOhm | 击穿电压 | 3kVAC |
| 最大额定电流 | 3 A | 初始电阻（最小） | 29 mOhms |
机械参数
| 尺寸 | 0.945" L x 0.945" W (24.00mm x 24.00mm) | 深度 | 25 |
| 间距 | 15 | 宽度 | 24 mm |
| 高度 | 21 | 包装方式 | Tray |
| 高度（最大） | 0.827" (21.00mm) | 安装类型 | Through Hole |
| 封装形式 | 24 mm x 24 mm x 20 mm | 总长度 | 25 |
| 尺寸/外形 | 24 mm W x 24 mm L x 20 mm H | 端接样式 | Through Hole |
| 核心数/总线宽度 | 2 | ||
产品信息
| 类型 | Power Line | 系列 | EH |
| 制造商全称 | EHSeries | 配置 | Dual |
| 线路数量 | 2 | ||
环境参数
| 测试温度 | 25/100/21 | 工作温度 | - 25 C to + 100 C |
