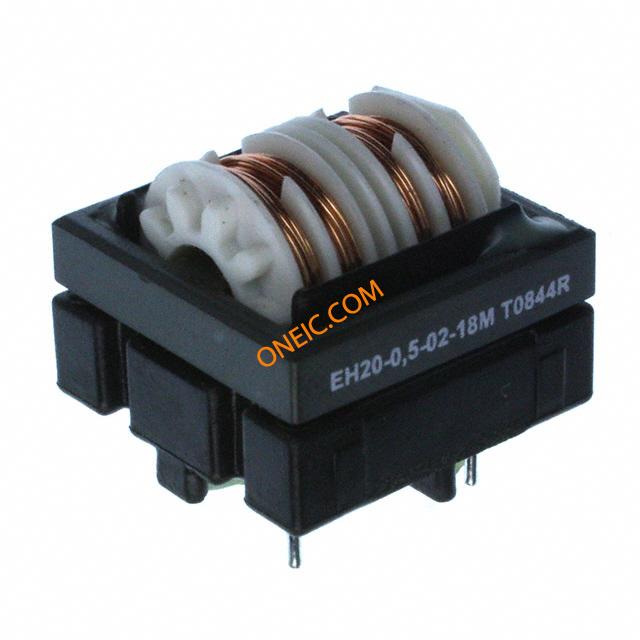

EH20-0.5-02.18M
| 制造商 | |
| 描述 | Common Mode Filters / Chokes 18mH, 0.5A SUPPRESSION CHOKE Common Mode Chokes Dual 18mH 500mA 725mOhm DCR Thru-Hole CHOKE RFI SUPP 18MH .5A HORIZ CURRENTCOMPENSATING0.5ACOMMONMODESUPPRESSIONCHOKE,PINCONNECTION |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Chokes | 交货时间 | 84 Days |
| 子类别 | Common Mode Chokes | 零件号别名 | EH20-0,5-02-18M EH20-0.5-02-18M |
| 产品类别 | Common Mode Filters / Chokes | 标准包装数量 | 25 |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | 295-520 | ||
电气参数
| 电流 | 500mA | 容差 | 30 % |
| 电感量 | 18 mH | 滤波器类型 | Power Line |
| 测试频率 | 10 kHz | 额定电压 | 250VAC |
| 直流电阻（DCR） | 725 mOhm | 击穿电压 | 3kVAC |
| 最大额定电流 | 0.5 A | 自谐振频率 | DCto400Hz |
| 初始电阻（最小） | 725 mOhms | ||
机械参数
| 深度 | 22 | 宽度 | 21 mm |
| 高度 | 18.8 | 包装方式 | Tube |
| 屏蔽 | Unshielded | 高度（最大） | 0.740" (18.80mm) |
| 安装类型 | Through Hole | 封装形式 | 21 mm x 16 mm x 25 mm |
| 总长度 | 311-0257 | 尺寸/外形 | 21 mm W x 21 mm L x 17.8 mm H |
| 端接样式 | Through Hole | ||
产品信息
| 类型 | Power Line | 系列 | EV / EH |
| 制造商全称 | EHSeries | 配置 | Dual |
| 线路数量 | 2 | ||
环境参数
| 工作温度 | - 25 C to + 100 C | ||
