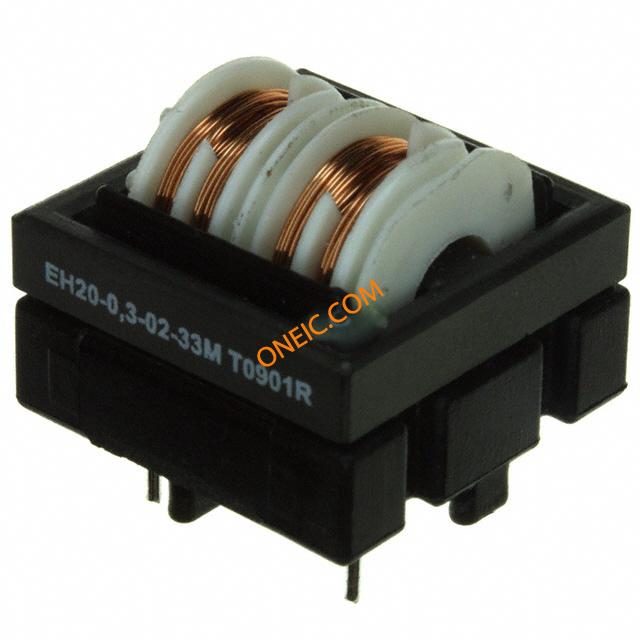

EH20-0.3-02-33M
| 制造商 | |
| 描述 | Common Mode Filters / Chokes 33mH, 0.3A SUPPRESSION CHOKE Common Mode Chokes Dual 33mH 300mA 1.78Ohm DCR Thru-Hole CHOKE RFI SUPP 33MH .3A HORIZ CURRENTCOMPENSATING0.3ACOMMONMODESUPPRESSIONCHOKE,PINCONNECTION |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Common Mode Chokes | 交货时间 | 84 Days |
| 子类别 | Common Mode Chokes | 零件号别名 | EH20-0,3-02-33M |
| 产品类别 | Common Mode Filters / Chokes | 标准包装数量 | 25 |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | 295-519 | 抗辐射加固 | No |
| 军用标准 | Not Required | ||
电气参数
| 电流 | 300mA | 阻抗 | Not Required ohm |
| 容差 | 30 % | 电感量 | 33 mH |
| 滤波器类型 | Power Line | 额定电压 | 250VAC |
| 直流电阻（DCR） | 1.78 Ohm | 击穿电压 | 3kVAC |
| 最大额定电流 | 0.3 A | 自谐振频率 | DCto400Hz |
| 直流正向电流（If）（最大） | 300 mA | 初始电阻（最小） | 1780 mOhms |
机械参数
| 深度 | 22 mm | 宽度 | 21 mm |
| 高度 | 18.8 mm | 重量 | 10g |
| 直径 | Not Required mm | 包装方式 | Tube |
| 屏蔽 | Unshielded | 端接方式 | SMT |
| 高度（最大） | 0.740" (18.80mm) | 安装类型 | Through Hole |
| 安装样式 | PCB | 封装形式 | 17.8 mm |
| 总长度 | 22 mm | 尺寸/外形 | 21 mm W x 21 mm L x 17.8 mm H |
| 端接样式 | Through Hole | ||
产品信息
| 类型 | Power Line | 系列 | EV/EH |
| 失效率 | Not Required | 制造商全称 | EHSeries |
| 配置 | Dual | 线路数量 | 2 |
环境参数
| 工作温度 | - 25 C to + 100 C | 结工作温度 | 100°C |
