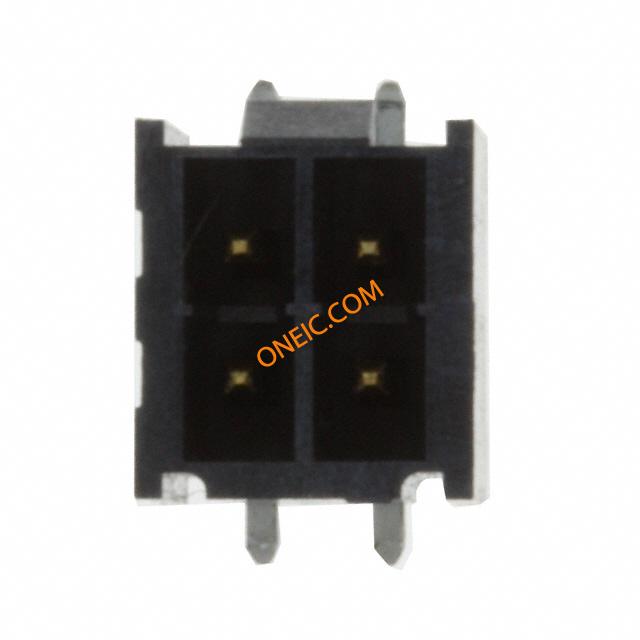

IPL1-102-02-S-D-K
| 制造商 | |
| 描述 | Conn Mini-Power Terminal Strip HDR 4 POS 2.54mm Solder ST SMD 4 Terminal 1 Port CONN WIRE TO BOARD HDR 4 POS |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Rail / Tube | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 最大额定电流 | 7.4 A | 最小输入电压 | 954VDC|675VAC |
| 最小供电电压 | 675VAC | ||
机械参数
| 颜色 | Natural | 深度 | 9.58 mm |
| 间距 | 2.54 mm | 高度 | 8.76 mm |
| 直径 | Not Required mm | 包装方式 | Tube |
| 排间距 | 0.100" (2.54mm) | 端接方式 | Solder |
| 触头类型 | Male Pin | 安装类型 | Surface Mount |
| 连接器类型 | Header, Shrouded | 接触镀层 | Gold Over Nickel |
| 紧固类型 | Locking Ramp | 安装样式 | Surface Mount |
| 排数 | 2 | 触头材料 | Phosphor Bronze |
| 壳体材料 | Liquid Crystal Polymer | 总长度 | 6.6 mm |
| 触点数 | 4 | 位数 | 4 |
| 接触长度 - 配合 | 0.215" (5.46mm) | 接触镀层厚度 | 30µin (0.76µm) |
产品信息
| 类型 | Mini-Power Terminal Strip | 连接器性别 | HDR |
| 端口数 | 1 | 加载位置数 | All |
环境参数
| 工作温度 | -55C to 125C | 结工作温度 | 125C |
