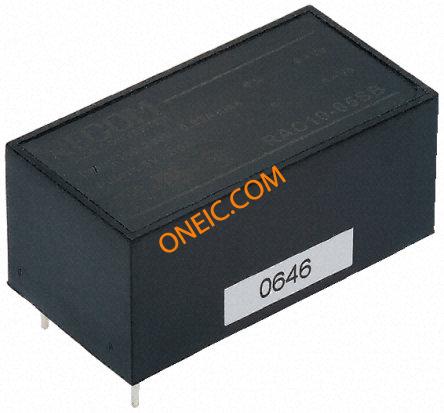

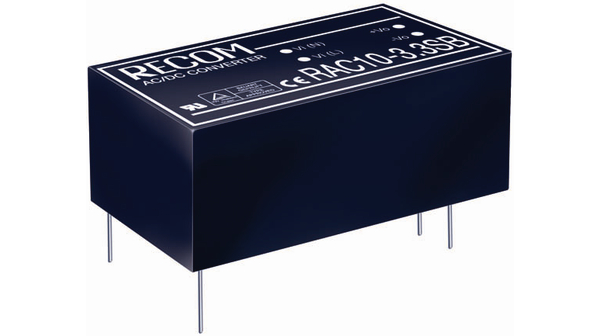

RAC10-24SB
| 制造商 | |
| 描述 | Linear and Switching Power Supplies 10W AC/DC 3kV REG 90-264Vin 24Vout AC/DC Power Supply Single-OUT 24V 0.417A 10W 4-Pin CONV AC/DC 90-264VAC 24V 417MA RAC10-24SB PCB mount SMPSU,24V 10W Switching Power Supplies 10W AC/DC 3kV REG 90-264Vin 24Vout AC/DC-CONVERTER, 10 WATT, 24V SINGLE OUTPUT, 3000VAC, SHORT CIRCUIT PROTECTION, Switching power supply 10 W 1 output, RAC10-24SB, Recom Recom 10W 单输出 嵌入式开关模式电源 SMPS , 90 → 264V ac输入, 24V dc输出, 417mA输出, 80%效能, 密封封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Switching Supplies | 商标名 | Powerline |
| 标准包装数量 | 8 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 认证机构 | CE, cULus | ||
电气参数
| 噪声 | ±0.2 %, ±0.5 % | 输出端 | 24VDC@0.417A |
| 纹波 | 0.5% of Uout + 50 mVpp max. without external wiring | 降额 | yes |
| 频率 | 47 to 440 | 操作方式 | Switching |
| 效率 | 72% | 最大功率 | 10W |
| 输出功率 | 10 W | 功率（瓦） | 10W |
| 输入功率 | Switching (Closed Frame) | 额定功率 | 10W |
| 电压范围 | 24 VDC @ 417 mA | 额定输出功率 | 10 W |
| 额定电压 | 90 → 264V ac | 电源调整率 | ±0.3% |
| 负载调整率 | ±0.5% | 输出电流 | 417mA |
| 供电电压 | 90 ~ 264 VAC | 输出数量 | 1 |
| 供电类型 | Switching (Closed Frame) | 交流输入电压 | 90...264 VAC |
| 输出电流1 | 417 mA | 最大功率（瓦特） | 10W |
| 击穿电压 | 3000 VAC | 隔离电压 | 3000VAC |
| 最大额定电流 | 417mA | 最小输入电压 | 24V |
| 电池供电电压 | 120...370 VDC | 电压负载调整率 | ±0.5% |
| 输出电流/通道 | 417 mA | 每极负载侧连接方式 | ± 1% max. |
机械参数
| 尺寸 | 2.06" L x 1.07" W x 0.94" H (52.4mm x 27.2mm x 23.8mm) | 深度 | 23.5mm |
| 宽度 | 26.8mm | 高度 | 23.5 mm |
| 长度 | 52.4mm | 重量 | 0.119 lb (53.98g) |
| 安装类型 | Through Hole | 安装样式 | Through Hole |
| 冷却的封装 | Encapsulated | 总长度 | 52.4 |
| 包装数量 | 密封 | 面板安装类型 | Enclosed |
| 主要材料 | AC-DC | 尺寸/外形 | 2.06" L x 1.07" W x 0.94" H (52.4mm x 27.2mm x 23.8mm) |
| 位数 | 4 | 外壳尺寸-插件 | 23.5 |
产品信息
| 类型 | Switching | 样式 | Enclosed |
| 系列 | RAC10 | 产品特性 | SCP |
| 功能 | Y | 应用领域 | Commercial |
| 应用 | Commercial | 制造商全称 | RAC10-SB Series |
| 配置 | Encapsulated | 印刷电路板数量 | 4 |
环境参数
| 动作时间 | 330000h | 工作寿命 | 330000h |
| 工作温度 | -25°C ~ 70°C | 最高温度限值 | +70°C |
