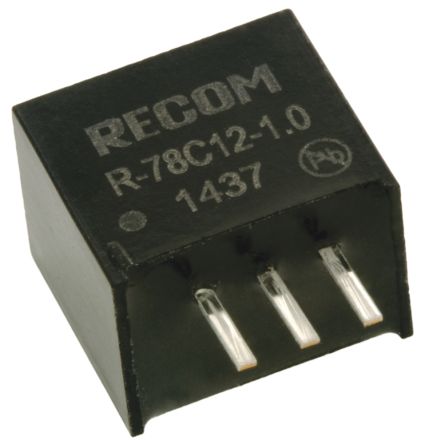

R-78C12-1.0
| 制造商 | |
| 描述 | DC/DC Converters CONV DC/DC 1A 15-42VIN 12VOUT Module DC-DC 1-OUT 12V 1A 3-Pin SIP CONV DC/DC 1A 12V OUT SIP VERT Switching Regulator,15-42Vin,12Vout 1A Non-Isolated DC/DC Converters CONV DC/DC 1A 15-42VIN 12VOUT SwitchingRegulator,15-42Vin,12Vout1A DC/DC converter 12 VDC 1.0 A, R-78C12-1.0, Recom Recom 12W 开关稳压器 , 15 → 42V输入, 12V输出, 1A输出 SIP 3 封装 DC/DC CONVERTER 18-42V TO 12V |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Non-Isolated / POL | 商标名 | Innoline |
| 标准包装数量 | 42 | 标准封装名称 | SIP |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 汽车级 | NO | 无铅定义 | RoHS-conform |
| 保护特性 | Innoline | ||
电气参数
| 噪声 | 100mV Pk-Pk | 纹波 | 75 mV p-p |
| 隔离 | Yes kV(DC) | 效率 | 96% |
| 最大功率 | 12W | 功率（瓦） | 92% |
| 额定功率 | 12W | 额定电压 | 15 → 42V |
| 电源调整率 | ±0.2% | 负载调整率 | ±0.4% |
| 输出电流 | 1A | 供电电压 | 12V |
| 输出数量 | 1 | 最大功率（瓦特） | 12W |
| 最大额定电流 | 1A | 最小输入电压 | 12V |
| 直流输入电压（最大） | 42V | 直流输入电压（最小） | 15V |
| 每端口功率（瓦） | 12W | 电池供电电压 | 15...42 VDC |
| 电压负载调整率 | ±0.2% | 输出电流/通道 | 1 A |
机械参数
| 尺寸 | 0.46" L x 0.33" W x 0.41" H (11.6mm x 8.5mm x 10.4mm) | 深度 | 10.4mm |
| 宽度 | 8.5mm | 长度 | 11.6mm |
| 重量 | 2g | 包装方式 | Tube |
| 引脚样式 | Through Hole | 安装类型 | Through Hole |
| 封装形式 | 3-SIP Module | 总长度 | 11.6 |
| 包装数量 | SIP | 尺寸/外形 | 0.46" L x 0.33" W x 0.41" H (11.6mm x 8.5mm x 10.4mm) |
| 位数 | 3 | 外壳尺寸-插件 | 10.4 |
产品信息
| 类型 | Step Down | 系列 | R-78 |
| 产品特性 | OTP, SCP | 连接方式 | THD |
| 输出配置 | Through Hole | 印刷电路板数量 | 3 |
环境参数
| 动作时间 | 3880000h | 工作寿命 | 3880000h |
| 工作温度 | -40°C ~ 85°C | 最高温度限值 | +85°C |
