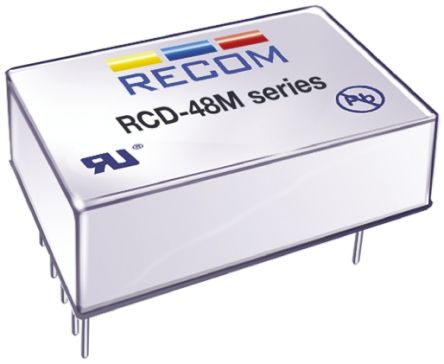

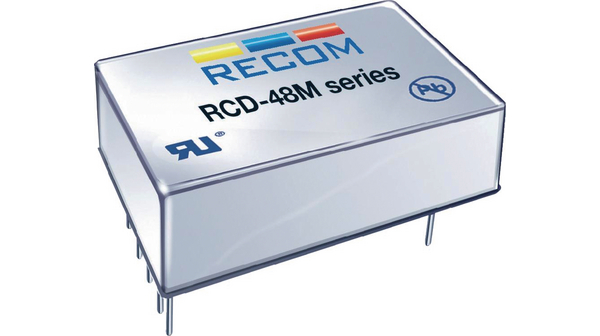

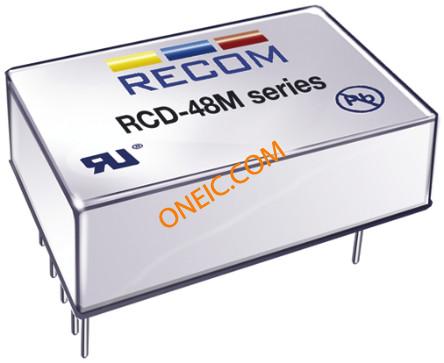

RCD-48-1.20/M
| 制造商 | |
| 描述 | LED Drivers Power Supplies 12-60VIN 2-56VOUT LED DRIVER DC/DC LED DRVR 12V/15V/18V/24V 7-Pin Metal DIP LED SUPP CC BUCK 2-56V 1.2A 7DIP DC/DC,LED driver,9-60Vin,2-56Vout 1.2A DC/DC,LEDdriver,9-60Vin,2-56Vout1.2A LED driver, RCD-48-1.20/M, Recom Recom LED 驱动器集成电路, 9 → 60 V 直流 0 → 1200mA, 7针 DIP |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Linear Supplies | 商标名 | LIGHTLINE |
| 标准包装数量 | 29 | 标准封装名称 | Metal DIP |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 认证机构 | EN, UL | ||
电气参数
| 调光方式 | Analog, PWM | 操作方式 | Constant Current |
| 效率 | 96% | 最大功率 | 67W |
| 输出功率 | 70 W | 功率（瓦） | 67W |
| 工作模式 | Constant Current (CC) | 额定电压 | 9 VDC to 60 VDC |
| 输出电流 | 1.2A | 供电电压 | 2 ~ 56 V |
| 输出数量 | 1 | 最大额定电流 | 1.2A |
| 最小输入电压 | 2 VDC to 56 VDC | 输出电压（最大） | 56V |
| 最小供电电压 | 60 | 最大功耗 | 1400 |
| 直流输入电压（最大） | 60V | 直流输入电压（最小） | 9V |
| 输出电流/通道 | 1.2 A | 输出电压（最小/固定） | 2V |
| 典型输出电压（随距离变化） | Analog, PWM | ||
机械参数
| 尺寸 | 1.28" L x 0.62" W x 0.44" H (32.6mm x 16.0mm x 11.2mm) | 深度 | 32.60 |
| 宽度 | 16.65 | 高度 | 11.10 |
| 重量 | 0.036 lb (16.33g) | 包装方式 | Tube |
| 引脚样式 | Through Hole | 安装类型 | Through Hole |
| 安装样式 | Through Hole | 封装形式 | 7-DIP Module |
| 包装数量 | Metal DIP | 面板安装类型 | Enclosed |
| 尺寸/外形 | 32.6 mm L x 16 mm W x 11.2 mm H | 触点数 | 7 |
| 位数 | 7 | 外壳尺寸-插件 | 11.2 |
产品信息
| 类型 | Constant Current | 系列 | RCD-48 |
| 产品特性 | Remote On/Off, SCP | 拓扑 | Buck |
| 应用 | LED Application, Lighting and Backlighting Wall Application, Single String Application, 48V Bus Lighting Solution | 印刷电路板数量 | 7 |
环境参数
| 机械寿命 | New Product: New from this manufacturer. | 工作温度 | 0°C ~ 50°C |
