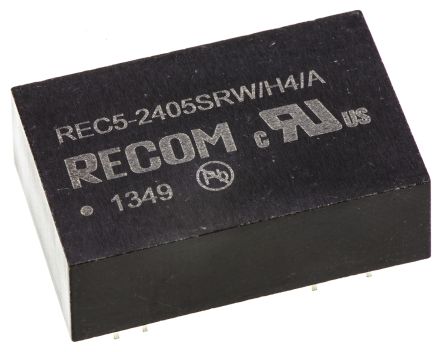

REC5-2405SRW/H4/A
| 制造商 | |
| 描述 | Module DC-DC 1-OUT 5V 1A 3W 8-Pin PDIP Tube CONV DC/DC 5W SGL 5V OUT DIP24 DC-DC converter,REC5-2405SRWH4/A 5W 5Vdc DC/DC Converters 5W DC/DC 4kV REG 2:1 18-36Vin 5Vout DC/DC-CONVERTER, 2:1, 5V SINGLE OUTPUT, 5 W, DIP 24 REGULATED, 4 KVDC ISOLATION, DC/DC converter 18...36 VDC 5 VDC, REC5-2405SRW/H4/A, Recom Recom REC5 系列 隔离式直流-直流转换器 , 5V dc输出, 1A输出 DC/DC-CONV. 18-36V TO 5V 5W 4kV |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Isolated | 商标名 | Econoline |
| 标准包装数量 | 15 | 标准封装名称 | PDIP |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 汽车级 | NO | 无铅定义 | RoHS-conform |
| 保护特性 | Econoline | ||
电气参数
| 输出端 | 5VDC@1A | 纹波 | 50 mVpp max. |
| 降额 | no | 隔离 | Isolated |
| 操作方式 | Linear | 效率 | 81% |
| 最大功率 | 5W | 输出功率 | 5 W |
| 额定功率 | 5W | 额定输出功率 | 5 W |
| 额定电压 | 24V dc | 输入电压 | 24 V |
| 输出电流 | 1A | 供电电压 | 5V |
| 输出数量 | 1 | 输出电流1 | 1000 mA |
| 稳压器拓扑 | +-0,3 | 最大功率（瓦特） | 5W |
| 击穿电压 | 4000 VDC | 隔离电压 | 4kV (4000V) |
| 最大额定电流 | 1A | 最小输入电压 | 5V |
| 直流输入电压（最大） | 36V | 直流输入电压（最小） | 18V |
| 每端口功率（瓦） | 5W | 输出电流/通道 | 1000 mA |
机械参数
| 尺寸 | 1.26" L x 0.80" W x 0.40" H (32.0mm x 20.3mm x 10.2mm) | 深度 | 10.2mm |
| 宽度 | 20.3mm | 高度 | 10.9 mm |
| 长度 | 32mm | 包装方式 | Tube |
| 引脚样式 | Through Hole | 安装类型 | Through Hole |
| 封装形式 | 24-DIP Module (8 Leads) | 总长度 | 32 |
| 包装数量 | PDIP | 主要材料 | DC-DC |
| 尺寸/外形 | 1.26" L x 0.80" W x 0.40" H (32.0mm x 20.3mm x 10.2mm) | 位数 | 8 |
| 外壳尺寸-插件 | 10.2 | ||
产品信息
| 类型 | Step Down | 系列 | REC5 |
| 产品特性 | SCP | 功能 | Y |
| 制造商全称 | REC5-SRW/H Series | 配置 | Encapsulated |
| 连接方式 | THD | 输出配置 | Through Hole |
| 印刷电路板数量 | 8 | ||
环境参数
| 动作时间 | 850000 h @ 25 °C | 工作温度 | -40°C ~ 75°C |
| 最高温度限值 | +75°C | ||
