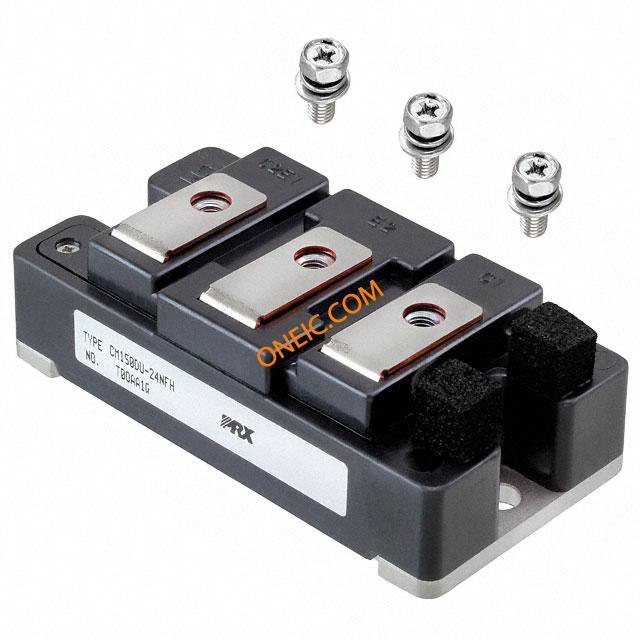

CM150DU-24NFH
| 制造商 | Powerex, Inc. |
| 描述 | IGBT MOD DUAL 1200V 150A NFH SER Trans IGBT Module N-CH 1.2KV 150A 7-Pin IGBT MODULE, 1.2KV, 150A |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | 10 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85359000 |
| 抗辐射加固 | No | ||
电气参数
| 输入端 | Standard | 最大栅源电压 Vgs | �20 V |
| 最大功率 | 650W | NTC热敏电阻 | No |
| 晶体管类型 | :N Channel | 供电电压 | 1200V |
| 最大功耗 | :650W | 集电极-发射极饱和电压（最大）@ Vge, Ic | 6.5V @ 15V, 150A |
| 集电极电流（Ic）（最大） | 150A | 输入电容 (Cies) @ Vce | 24nF @ 10V |
| 集电极截止电流（最大） | 1mA | ||
机械参数
| 重量 | 0 | 安装类型 | Chassis Mount |
| 引脚数 | :7 | 封装形式 | Module |
| 位数 | 7 | 供应商器件封装 | Module |
产品信息
| 通道类型 | N | 配置 | Half Bridge |
| 模块/板类型 | :Dual | ||
环境参数
| 工作温度 | Automotive | 结工作温度 | 150C |
