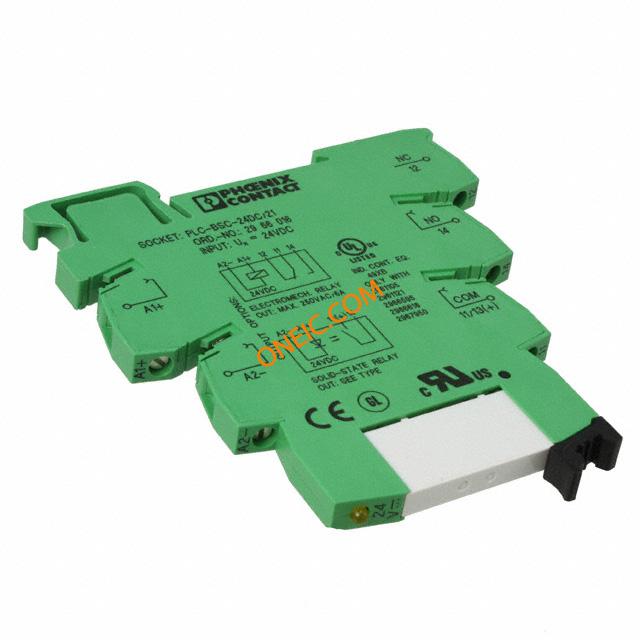

2966171
| 制造商 | |
| 描述 | Industrial Relays PLC-RSC- 24DC/21 RELAY PN 651-2961105 Electromechanical Relay SPDT 6A 24VDC 2.66KOhm DIN Rail RELAY GEN PURPOSE SPDT 6A 24V SPDT DIN Rail Panel Mount Interface Relay Module, 250V RELAY, PLC, SPDT, 24VDC, DIN, SCREW Relay;E-Mech;PLC;SPDT;Cur-Rtg6A;Ctrl-V24DC;Vol-Rtg250AC/DC;Screw;Pwr-Rtg140W 单刀双掷 DIN Rail 接口继电器模块, 24V dc |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 20 Days | 商标名 | INTERFACE Relay |
| 子类别 | Electromechanical Relay | 零件号别名 | PLC-RSC-24DC/21 |
| 产品类别 | Industrial Relays | 标准包装数量 | 10 |
| 工厂包装数量 | 10 | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 标准 | cULus,UL,RoHS |
| 海关税号 | 85364190 | 抗辐射加固 | No |
电气参数
| 线圈类型 | Non Latching | 线圈电流 | 9 mA |
| 线圈电压 | 24V | 释放时间 | 8ms |
| 额定功率 | 1.5kVA | 可见输出 | No |
| 额定电压 | 24V dc | 线圈电阻 | 2660 ohm |
| 推频（MHz/V） | No | 供电电压 | 24 V |
| 开关电压 | 250VAC, 250VDC - Max | 输入电阻 | 2.66kΩ |
| 额定交流电压 | 250V | 二极管配置 | Yes |
| 最大额定电流 | 6A | 最大触点电流 | :6A |
| 最小输入电压 | 250 | 最小供电电压 | 250V |
| 平均正向功率 | 140 W | 触点额定电流 | 6A |
| 输入偏置电流（最大） | 9mA | 供电电压 (Vcc/Vdd) | :250V |
| 直流反向电压（Vr）（最大） | 250V | 驱动电压（最大Rds On，最小Rds On） | 24VDC |
| 额定交流电压（相对地/中性线） | :250V | ||
机械参数
| 密封 | Unsealed | 深度 | 6.2mm |
| 宽度 | :6.2mm | 高度 | 94mm |
| 长度 | 80mm | 重量 | 1.164746 oz |
| 包装方式 | Bulk | 端接方式 | Screw |
| 触点形式 | SPDT | 高度（最大） | :80mm |
| 安装类型 | DIN Rail | 端子类型 | Screw |
| 安装样式 | DIN Rail | 触头材料 | Silver Tin Oxide |
| 总长度 | 80 mm | 端接样式 | Screw Terminal |
| 接触件端接 | PCB | 典型触点布局 | SPDT |
产品信息
| 类型 | PLC Relay | 系列 | PLC-RSC |
| 产品特性 | LED Indicator, PLC Terminal Block | 功能 | PLC |
| 继电器类型 | PLC Relay | 制造商全称 | PLC-RSC/RSP |
| 按下测试类型 | No | 行业别名 | 29 66 17 1, PLC-RSC- 24DC/21 |
| 基础产品编号 | PLC-RSC-24DC/21 | ||
环境参数
| 动作时间 | 5ms | 工作温度 | -25°C ~ 60°C |
| 结工作温度 | 60°C | ||
