2866776
| 制造商 | |
| 描述 | Switched Power Supply 12-Pin POWER SUPPLY 20A 85-264AC 24DC QUINT-PS/1AC/24DC/20 DIN Rail Power Supplies QUINT-PS/1AC/24DC /20A PowerSupply;AC-DC;24V@20A;85-264VIn;Enclosed;DINRailMount;QUINTSeries Phoenix Contact QUINT 系列 开关模式 DIN 导轨和面板安装电源, 20A输出 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Switching Supplies | 交货时间 | 20 Days |
| 商标名 | QUINT POWER | 子类别 | Specialized Power ICs and Modules |
| 产品类别 | DIN Rail Power Supplies | 标准包装数量 | 1 |
| 工厂包装数量 | 1 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 认证机构 | ABS, BV, CB, CSA, cUL, DNV, GL, LR, NK, UL | ||
电气参数
| 噪声 | 30mV Pk-Pk | 输出端 | 24VDC@20A |
| 操作方式 | Switching | 效率 | 93% |
| 输出功率 | 480 W | 功率（瓦） | 480W |
| 额定输出功率 | 480W | 额定电压 | 85 → 264 V ac, 90 → 350 V dc |
| 电源调整率 | ±0.1% | 负载调整率 | ±1% |
| 输出电流 | 24 VDC @ 20A | 相位差 | 1 |
| 供电电压 | 264V 交流 | 输出数量 | 1 |
| 供电类型 | Switching (Closed Frame) | 最大功率（瓦特） | 480W |
| 隔离电压 | 4 kV | 最大额定电流 | 20 A |
| 最小输入电压 | 24V | 输出电压（最大） | 29.5V 直流 |
| 电压负载调整率 | ±1% | 输出电流/通道 | 20 A |
| 输出电压（最小/固定） | 18V 直流 | ||
机械参数
| 深度 | 130mm | 宽度 | 90mm |
| 高度 | 130mm | 长度 | 125mm |
| 重量 | 1.7kg | 安装类型 | DIN Rail |
| 安装样式 | DIN Rail | 总长度 | 130 |
| 面板安装类型 | Enclosed | 主要材料 | AC-DC |

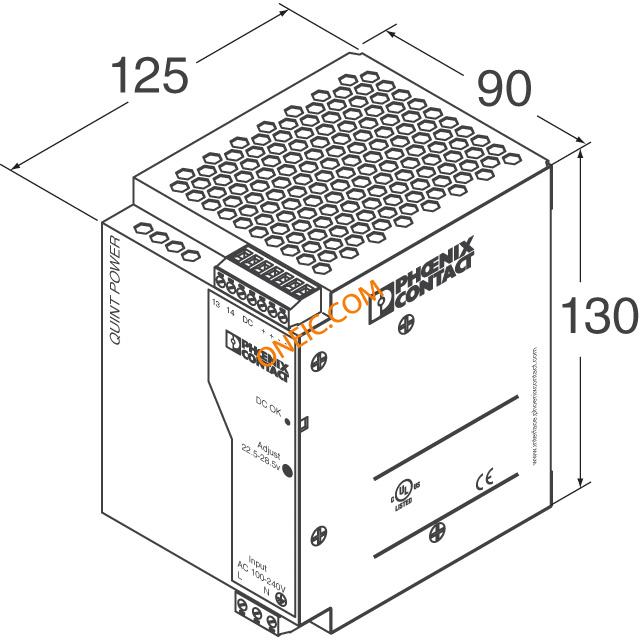

| 尺寸/外形 | 4.92" L x 3.54" W x 5.12" H (125.0mm x 90.0mm x 130.0mm) | 位数 | 12 |
| 外壳尺寸-插件 | 90 | ||
产品信息
| 类型 | Standard Product | 系列 | QUINT-PS |
| 产品特性 | HighMTBF>500000H | 应用领域 | Commercial |
| CAD图纸 | 3D CAD 模型 | 应用 | Commercial |
| 制造商全称 | QUINTSeries | 配置 | Enclosed |
| 行业别名 | QUINT-PS/1AC/24DC/20 | 基础产品编号 | QUINT-PS/1AC/24DC/20 |
| 印刷电路板数量 | 12 | ||
环境参数
| 动作时间 | 500000h | 工作寿命 | 500000h |
| 工作温度 | -25°C ~ 70°C | 最高温度限值 | +70°C |
