2859521
| 制造商 | Phoenix Contact GmbH & Co. KG |

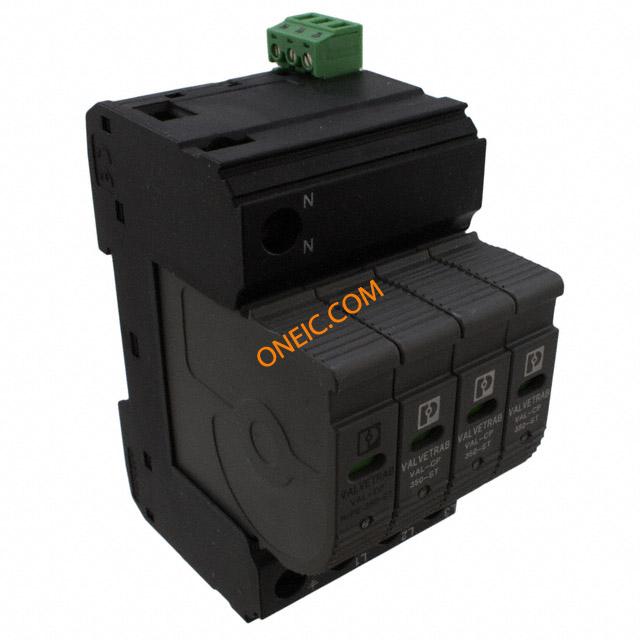

| 描述 | Surge Suppressors VAL-CP-3S-350 5 WIRE SYS 277/480 SURGE SUPPRESSORS SURGE ARRESTER 3 PHASE RAILMOUNT 3-phase voltage surge arrester, 40kA Pluggable type 2 arrester (surge arrester) for 3-phase current supply networks with separate N and PE (5-conductor system: L1, L2, ... Pluggable type 2 arrester (surge arrester) for 3-phase current supply networks with separate N and PE (5-conductor system: L1, L2, L3, N, PE), with remote indication contact. Overall width: 48 mm. Surgeprotection5wiresystem(350VAC)230/400and240/415Vpowersystems Backup fuse:125A; Protection type: surge arrestor; Mounting: DIN Phoenix Contact 工业浪涌保护器, 120kA, 250 V 交流, DIN 导轨安装 |
| 分类 |
商业参数
| 交货时间 | 20 Days | 商标名 | VALVETRAB Compact |
| 子类别 | Surge Arrestor | 标准包装规格 | 1 |
| 产品类别 | Surge Suppressors | 标准包装数量 | 1 |
| 工厂包装数量 | 1 | ||
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
| 防护类型 | 1,3kV (N-PE), 1,4kV (L-N) | 保护特性 | surge arrestor |
| 材料阻燃等级 | UL94V-0 | ||
电气参数
| 响应时间 | 100ns (N-PE), 25ns (L-N) | 最大电压 | 0,25kV (L-PE), 0,9kV (N-PE), 1,1kV (L-N) |
| 额定电压 | 240 V / 415 V | 浪涌电流 | 120kA |
| 供电电压 | 240/415VAC | 钳位电压 | ≤1.2kV |
| 最大额定电流 | 40 A | 直流击穿电压（标称） | 350V |
| 保护额定电压（VPR） | 250 V ac | 冲击放电电流 (8/20µs) | 20kA |
| 最大持续工作电压（MCOV） | 250/125VAC/VDC | ||
机械参数
| 深度 | 70mm | 宽度 | 49.2 mm |
| 长度 | 98.5 mm | 重量 | 13.715575 oz |
| 包装方式 | Bulk | 导线线规 | 28-16AWG |
| 端接方式 | Screw | 安装类型 | DIN Rail |
| 安装样式 | DIN Rail | 封装形式 | Module, Plug-In Terminal Block |

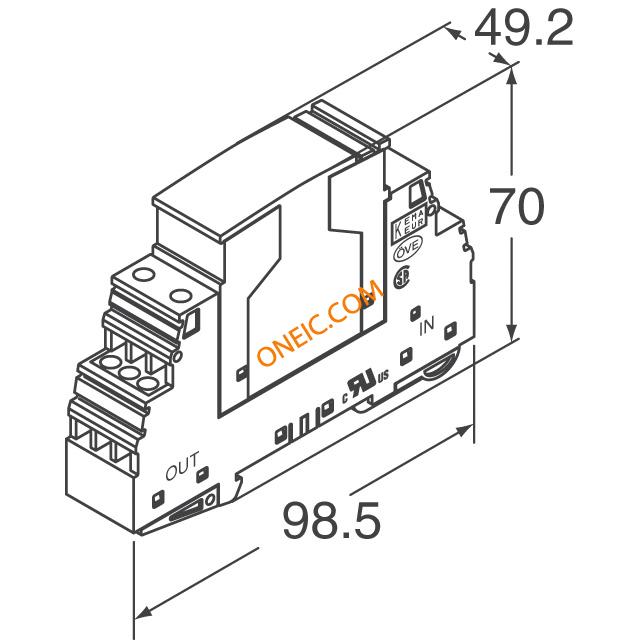

| 主要材料 | SurgeSuppressor | 尺寸/外形 | 98.5L×49.2W×70Hmm |
| 端接样式 | Screw | 横截面形状 | 25mm2 |
| 外壳与棱镜材料 | thermoplastic | ||
产品信息
| 类型 | Three-Phase | 类别 | II |
| 系列 | VAL-CP | 保险丝类型 | 125A |
| 原理图 | see | CAD图纸 | 3D CAD 模型 |
| 制造商全称 | VALVETRAB | 单元数量 | 1 |
| 行业别名 | VAL-CP-3S-350 | 网络技术 | TN-S, TT |
| 基础产品编号 | VAL-CP-3S-350 | 其他规格 | 60kA |
| 适用产品/相关产品 | IndustrialEquipment | ||
环境参数
| 防护等级 | IP20 | 工作温度 | - 40 C to + 80 C |
