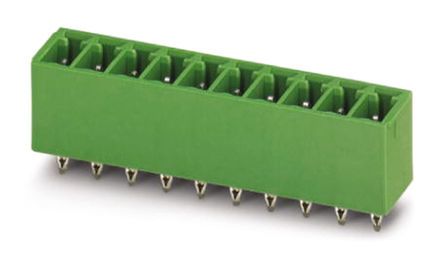

1860715
| 制造商 | Phoenix Contact GmbH & Co. KG |
| 描述 | Pluggable Terminal Blocks EMCV 1 5/ 9-G-3 81 Conn Wire to Board HDR 9 POS 3.81mm Press Fit ST Thru-Hole TERM BLOCK HDR 9POS VERT 3.81MM Header for PCB plug connector EMCV 1,5/ 9-G-3,81 EMCV15/9-G-381 Phoenix Contact COMBICON EMCV 系列 9路 3.81mm节距 PCB 接线端子块 , 按式端接, 8A |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Headers | 商标名 | COMBICON Control |
| 产品类别 | Pluggable Terminal Blocks | 标准包装数量 | 50 |
| 工厂包装数量 | 50 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 电流 | 8A | 电压 | 300V |
| 额定电压 | 160 V | 最大额定电流 | 8 A |
| 最小输入电压 | 160V | ||
机械参数
| 颜色 | Green | 深度 | 7.25 |
| 间距 | 0.150" (3.81mm) | 高度 | 9.2 |
| 重量 | 4 oz | 包装方式 | Bulk |
| 端接方式 | Press Fit | 外壳颜色 | Green |
| 安装类型 | Straight | 接触镀层 | Tin |
| 安装样式 | Press In / Press Fit | 排数 | 1 |
| 触头材料 | 锡 | 壳体材料 | Polybutylene Terephthalate |
| 总长度 | 35.68 | 端接排数 | 按式 |
| 排针方向 | Vertical | 触点数 | 9 |
| 位数 | 9 | 接线端子类型 | Header, Male Pins, Shrouded (4 Side) |
产品信息
| 类型 | Wire to Board | 连接器性别 | HDR |
| 系列 | EMCV | 层数 | 1 |
| 每层位数 | 9 | ||
