点击放大查看

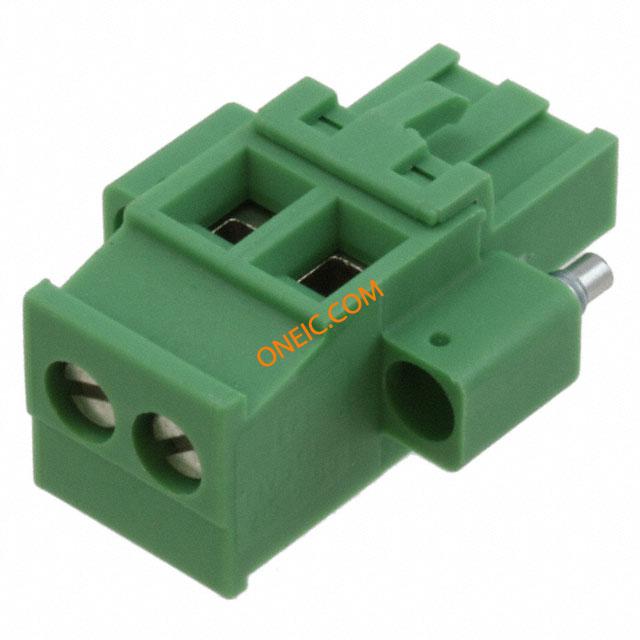

1835096
| 制造商 | Phoenix Contact GmbH & Co. KG |
| 描述 | Pluggable Terminal Blocks MVSTBR 2 5/ 2-STF-5 Conn Terminal Block F 2 POS 5.08mm Screw ST Panel Mount 12A TERM BLOCK PLUG 2POS 5.08MM Printed-circuit board connector MVSTBR 2,5/ 2-STF-5,08 MVSTBR25/2-STF-508 Pluggable terminal block; plug; female; angled 90°; screws; 12A |
| 分类 |
商业参数
| 产品 | Plugs | 商标名 | COMBICON Control |
| 产品类别 | Pluggable Terminal Blocks | 标准包装数量 | 50 |
| 工厂包装数量 | 50 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 电流 | 15A | 电压 | 300V |
| 额定电压 | 250 V | 极数 | 2 |
| 最大额定电流 | 12 A | 最小输入电压 | 320V |
机械参数
| 颜色 | Green | 深度 | 12.6 |
| 间距 | 0.200" (5.08mm) | 高度 | 26 |
| 重量 | 4.691437 oz | 包装方式 | Bulk |
| 导线线规 | 12-30 AWG | 方向 | angled 90° |
| 端接方式 | Screw | 柱间距 | 5.08mm |
| 安装类型 | Panel Mount | 连接器类型 | female |
| 接触镀层 | Tin | 排数 | 1 |
| 锁定特性 | screws | 插头进线方向 | 90° |
| 壳体材料 | Polyamide | 总长度 | 20.32 |
| 包装数量 | 5 | 连接器 - 电缆 | plug |
| 端接样式 | Screw | 触点数 | 2 |
| 位数 | 2 | 接线端子类型 | Plug, Female Sockets |
| 线规或范围 - AWG | 24-12 | ||
产品信息
| SPG | 5 | 类型 | Terminal Block |
| 连接器性别 | F | 系列 | MVSTBR |
| 产品特性 | Flange, Retention Latches (Wire Side) | 单元数量 | 1 |
| 层数 | 1 | 每层位数 | 2 |
