点击放大查看
1830729
| 制造商 | |
| 描述 | Pluggable Terminal Blocks MCV 1 5/15-GF-3 81 Conn Wire to Board HDR 15 POS 3.81mm Solder ST Thru-Hole TERM BLOCK HDR 15POS VERT 3.81MM Header for PCB plug connector MCV 1,5/15-GF-3,81 Header, Nominal current: 8 A, Nom. voltage: 160 V, Pitch: 3.81 mm, Number of positions: 15, Assembly: Soldering MCV15/15-GF-381 Phoenix Contact COMBICON MCV 系列 15路 3.81mm节距 PCB 接线端子块 , 焊接端接, 8A |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Headers | 商标名 | COMBICON Control |
| 其他名称 | MCV1,5/15-GF-3,81 | 产品类别 | Pluggable Terminal Blocks |
| 标准包装数量 | 50 | 工厂包装数量 | 50 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 电流 | 8A | 电压 | 300V |
| 额定电压 | 160 V | 供电电压 | 300V |
| 最大额定电流 | 8 A | 最小输入电压 | 160V |
| 最小供电电压 | 160V | ||
机械参数
| 颜色 | Green | 深度 | 7.25 mm |
| 间距 | 0.150" (3.81mm) | 高度 | 9.2 mm |
| 重量 | 4 oz | 包装方式 | Bulk |
| 端接方式 | Solder | 外壳颜色 | Green |
| 安装类型 | Straight | 接触镀层 | Tin |
| 安装样式 | Through Hole | 排数 | 1 |
| 触头材料 | 锡 | 壳体材料 | Polybutylene Terephthalate |
| 总长度 | 67.54 mm | 端接排数 | 焊接 |
| 端接样式 | Through Hole | 排针方向 | Vertical |
| 触点数 | 15 | 位数 | 15 |
| 接线端子类型 | Header, Male Pins, Shrouded (4 Side) | 每层极数 | 15 |
| 第二连接器安装特性 | Vertical | ||
产品信息
| 类型 | Wire to Board | 连接器性别 | HDR |
| 系列 | MCV | 产品特性 | Flange |
| 主要用途 | Flange | 层数 | 1 |
| 每层位数 | 15 | 输出配置 | Through Hole |
文档与媒体
PDF 文档
相关型号
1897678
Phoenix Contact
Pluggable Terminal Blocks QC 0 5/15-STF-3 81 Conn Terminal Block F 15 POS 3.81mm ST Panel Mount 6A TERM BLOCK PLUG 15POS STR 3.81MM QC05/15-STF-381 Phoenix Contact MINI COMBICON QC 系列 3.81mm 节距 15 路 母 绿色 插头, IDC端接
¥92.8200
详情

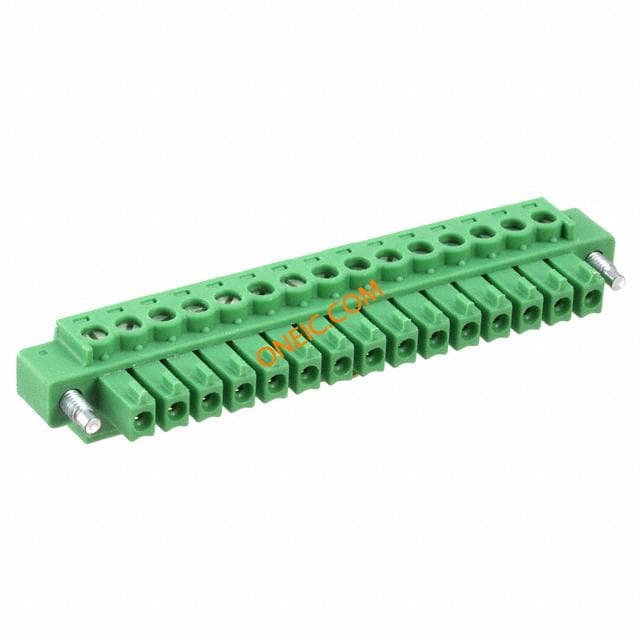

1827839
