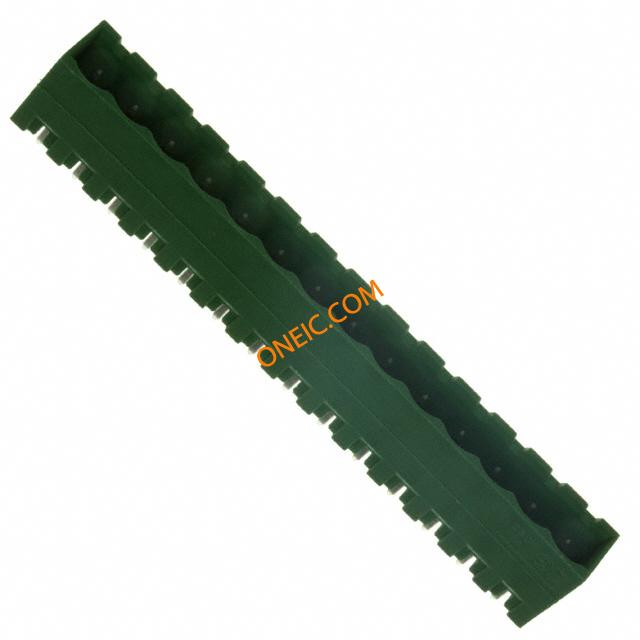

点击放大查看
1755859
| 制造商 | Phoenix Contact GmbH & Co. KG |
| 描述 | Pluggable Terminal Blocks 14P HDR 5.08MM Conn Shrouded Header HDR 14 POS 5.08mm Solder ST Thru-Hole TERM BLOCK HDR 14POS VERT 5.08MM Phoenix Contact MSTBVA Series 5.08mm Pitch 14 Way 1 Row Straight PCB Header, Solder Termination, 12A HEADER,PITCH:5.08MM,POS14 Phoenix Contact COMBICON MSTBVA 系列 5.08mm节距 14路 (1排) 直 印刷电路板接线端子块, 焊接端接, 12A , 通孔 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Headers | 交货时间 | 28 Days |
| 商标名 | COMBICON Control | 子类别 | Connector Headers and PCB Receptacles |
| 产品类别 | Pluggable Terminal Blocks | 标准包装数量 | 50 |
| 工厂包装数量 | 50 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 材料阻燃等级 | UL 94 V-0 | ||
电气参数
| 电流 | 12A | 电压 | 300V |
| 额定电压 | 250 V | 最大额定电流 | 12A |
| 最小输入电压 | 320V | 最小供电电压 | 250V |
机械参数
| 颜色 | Green | 深度 | 8.6 mm |
| 间距 | 0.200" (5.08mm) | 高度 | 12 mm |
| 重量 | 5.467464 oz | 包装方式 | Bulk |
| 方向 | 直 | 端接方式 | Solder |
| 外壳颜色 | Green | 安装类型 | Straight |
| 接触镀层 | Tin | 安装样式 | Through Hole |
| 排数 | 1 | 壳体材料 | Polybutylene Terephthalate |
| 总长度 | 73.12 mm | 端接排数 | 焊接 |
| 端接样式 | Through Hole | 排针方向 | Vertical |
| 触点数 | 14 | 位数 | 14 |
| 接线端子类型 | Header, Male Pins, Shrouded (4 Side) | ||
产品信息
| 类型 | Shrouded Header | 连接器性别 | HDR |
| 系列 | MSTBVA | CAD图纸 | 3D CAD Model |
| 行业别名 | MSTBVA 2, 5/14-G-5, 08 | 层数 | 1 |
| 每层位数 | 14 | ||
