点击放大查看

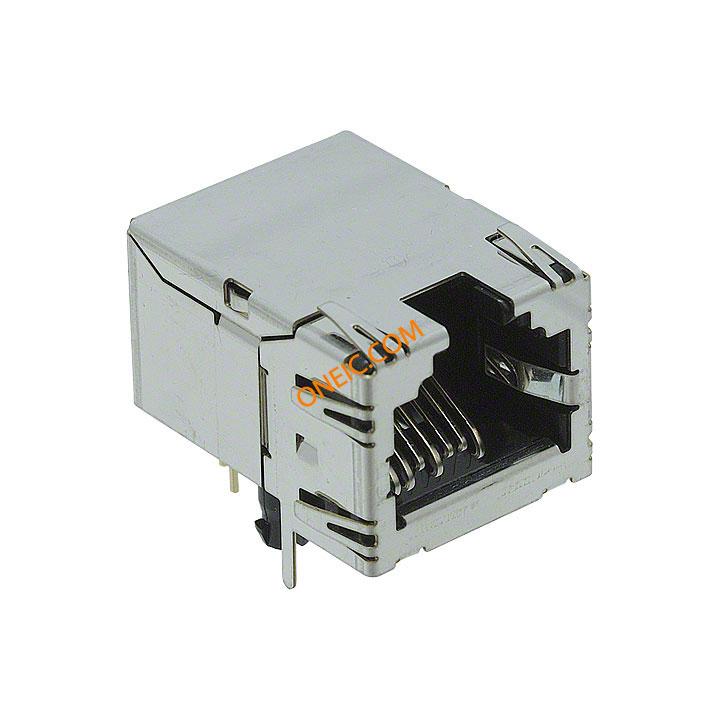

1653087
| 制造商 | |
| 描述 | Modular Connectors / Ethernet Connectors VS-08-BU-RJ45-6/LH-1 CAT6 RJ45 FEM/RA PIN Conn RJ-45 F 8 POS 2.54mm Solder RA Thru-Hole 8 Terminal 1 Port Cat 6 CONN MOD JACK R/A 8P8C SHIELDED RJ45 female insert VS-08-BU-RJ45-6/LH-1 VS-08-BU-RJ45-6/LH-1 |
| 分类 |
商业参数
| 商标名 | PLUSCON Data | 产品类别 | Modular Connectors / Ethernet Connectors |
| 标准包装数量 | 5 | 工厂包装数量 | 5 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 材料阻燃等级 | UL 94 V-0 | ||
电气参数
| 最大额定电流 | 1 A | ||
机械参数
| 深度 | 21 | 间距 | 2.54 |
| 高度 | 13.8 | 重量 | 0.243038 oz |
| LED颜色 | Does Not Contain LED | 包装方式 | Bulk |
| 屏蔽 | Shielded, EMI Finger | 方向 | 90° Angle (Right) |
| 端接方式 | Solder | 安装类型 | Through Hole |
| 卡扣方向（或“接线片方向”） | Up | 连接器类型 | Jack |
| 接触镀层 | Gold Over Nickel | 排数 | 1 |
| 触头材料 | Copper Alloy | 壳体材料 | Polybutylene Terephthalate |
| 总长度 | 16 | 端接样式 | Through Hole |
| 触点数 | 8 | ||
产品信息
| 类型 | RJ-45 | 连接器性别 | F |
| 产品特性 | Board Lock | USOC 编码 | RJ45 |
| 类别编号 | Cat 6 | 端口数 | 1 |
| 性能类别 | Cat 6 | 加载位置数 | 8 |
| 位置/触点数量 | 8p8c (RJ45, Ethernet) | ||
环境参数
| 额定等级 | Cat6 | 密封等级 | IP 20 |
| 防护等级 | IP20 | 工作温度 | -25°C ~ 80°C |
文档与媒体
