点击放大查看

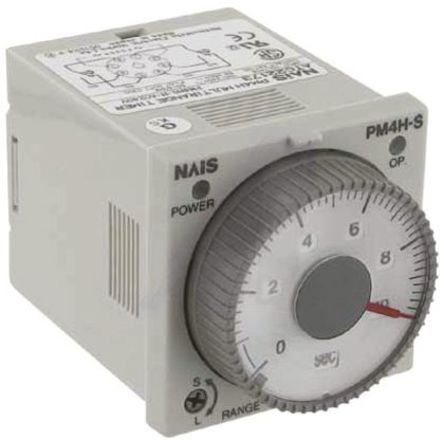

PM4HS-H-24V
| 制造商 | Panasonic Corporation |
| 描述 | Electromechanical Relay DPDT 5A 24VDC 24VAC Plug-In TIMER ANALOG 24VDC Relay,TimeDelay,24VAC/VDC,DPDT,2FormC,1Secto500Hr,PowerOnDelay Panasonic 2912565 单 计时继电器, 1 s → 500 小时, 双刀双掷, 2触点, DPDT, 24 V 交流/直流 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | 1 | ||
合规参数
| RoHS | RoHS Compliant Part | ||
电气参数
| 电路 | DPDT (2 Form C) | 延迟时间 | 0.1 Sec ~ 500 Hrs |
| 输出类型 | Mechanical Relay | 量程（°/s） | 1 s → 500 小时 |
| 工作模式 | 电源接通延时 | 关断延迟时间 | 小时，分钟，秒 |
| 供电电压 | 24VAC/DC | 最大额定电流 | 5 A |
| 启动定时方式 | Input Voltage, Trigger Signal | 触点额定值 @ 电压 | 5A @ 250VAC |
机械参数
| 深度 | 48mm | 宽度 | 72.5mm |
| 长度 | 48mm | 安装类型 | Socket |
| 连接器类型 | 8 引脚连接器 | 触头材料 | 银合金 |
| 端接样式 | 8 Pin Socketable | 触点数 | 2 |
| 典型触点布局 | 双刀双掷 | ||
产品信息
| 功能 | On-Delay | 继电器类型 | Integrated |
| 开关类型 | DPDT | 定时器数量 | 单 |
| 定时调节方式 | Hand Dial | ||
环境参数
| 工作温度 | -10°C | ||
文档与媒体
PDF 文档
PDF 文档
