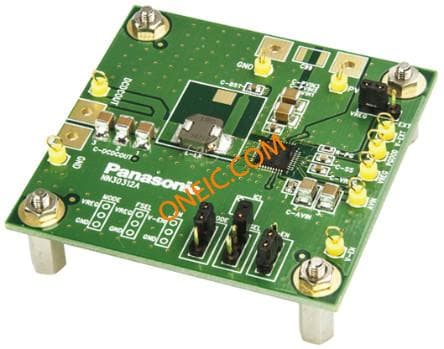

点击放大查看
NN30312A-VB
| 制造商 | |
| 描述 | IC REG BUCK ADJ 10A DC-DC 30V 10A HQFN-40 D SMD IC REG BUCK ADJ 10A 40HQFN NN30312A-VB, DC-DC Converter, 5.5V Adjustable, 0.75 to 5.5V, Step Down, 1250kHz, 40-Pin QFN Voltage Regulators - Switching Regulators DC/DC Step Down Reg HQFN 6.0x6.0 BUCK, 30V, 10A, 1250HZ, 0.75-5.5V, 40QFN Switching Regulators, DC/DC Step Down; HQFN-40; 10A NN30312A Series 1250 kHz Synchronous Step Down DC-DC Regulator - HQFN-40 Panasonic 直流-直流转换器, 降压, 10A, 4.5 → 30 V输入, 0.75 → 5.5 V输出, 1250 kHz, 40针 QFN封装 Switching Voltage Regulators DC/DC Step Down Reg HQFN 6.0x6.0 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 1 | 单位包装 | 5000 |
| 其他名称 | NN30312A-VBTR | 标准包装规格 | 5,000 |
| 标准包装数量 | 5,000 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85423990 |
| 汽车级 | NO | 无铅定义 | RoHS-conform |
电气参数
| PWM类型 | Hybrid | 频率 | 2500000Hz |
| 输出类型 | Adjustable | 转换器类型 | Step Down |
| 额定电压 | 30 V | 电源调整率 | 0.75 %/V |
| 负载调整率 | 3.5 % | 输出电流 | 10A |
| 输出数量 | 1 | 输出电流1 | 10A |
| 开关频率 | Selectable | 同步整流 | Yes |
| 最小输入电压 | 30V | 输出电压（最大） | 5.5 V |
| 供电电压 (Vcc/Vdd) | 30V | 输出电压（最小/固定） | 0.75 V |
机械参数
| 宽度 | 6mm | 高度 | 0.7mm |
| 长度 | 6mm | 重量 | 0.000076 |
| 包装方式 | Tape & Reel (TR) | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :40 |
| 封装形式 | HGFN-40 | 冷却的封装 | QFN |
| 材料表面处理 | :- | 尺寸/外形 | 6 x 6 x 0.7mm |
| 位数 | 40 | 供应商器件封装 | 40-QFN (6x6) |
产品信息
| 类型 | DC/DC down | 系列 | NN |
| 匹配码 | NN30312A-VB | 标准交期 | 18 weeks |
环境参数
| 工作温度 | -40°C | 最高温度限值 | 85°C |
