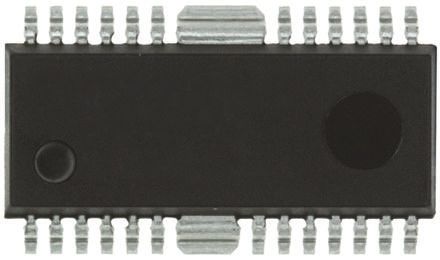

AN44065A-VF
| 制造商 | |
| 描述 | IC DC MOTOR DRIVER H-BRIDGE SMD IC MOTOR DRIVER PAR SMD AN44065A-VF, Motor Driver, 1.5A Half-Bridge, Step Motor, 58kHz 5V, 28-Pin SOP Motor / Motion / Ignition Controllers & Drivers Stepping Motor Drivr HSOP042-P-0400D MOTOR DRIVER, STEPPER/H-BRIDGE, 1.5A, HSOP-28 AN44065 Series 4.5 - 5.5 V 1.5 A Dual Full Bridge Stepper Motor Driver-HSOP-28 Panasonic 步进电机驱动器 步进电机, 1.5A, 58kHz, 4.5 → 5.5 V |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Stepper Motor Controllers / Drivers | 其他名称 | AN44065A-VFTR |
| 标准包装规格 | 1,000 | 标准包装数量 | 1,000 |
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85423990 |
电气参数
| 接口 | Parallel | 额定功率 | 0.717 W |
| 负载电压 | 18 V ~ 28 V | 额定电压 | 4.5 V |
| 输出电流 | 1.5A | 供电电压 | 4.5 V ~ 5.5 V |
| 输出数量 | 2 | 开关频率 | 58kHz |
| 最小供电电压 | 5.5 V | 集电极截止电流（最大） | 1.5A |
机械参数
| 宽度 | 8.3mm | 高度 | 2.6mm |
| 长度 | 18.4mm | 重量 | 0 |
| 包装方式 | Tape & Reel (TR) | 封装体颜色 | :HSOP |
| 电机类型 | :Stepper | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :28 |
| 封装形式 | 28-HSOP | 冷却的封装 | SOP |
| 材料表面处理 | :- | 尺寸/外形 | 18.4 x 8.3 x 2.6mm |
| 位数 | 28 | 供应商器件封装 | SMD |
产品信息
| 类型 | Stepper Motor Driver | 功能 | Driver - Fully Integrated, Control and Power Stage |
| 应用 | General Purpose | 电机类型 - 步进 | Bipolar |
| 输出配置 | Full H-Bridge, (2) Dual | 应用细节 | H-Bridge Driver, Stepping Motor Driver |
环境参数
| 工作温度 | -20°C ~ 70°C | ||
文档与媒体
PDF 文档
