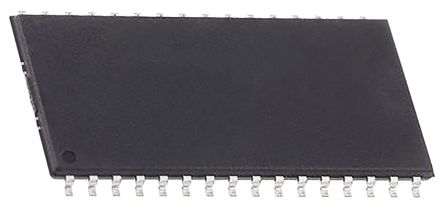

点击放大查看
AN44063A-VF
| 制造商 | |
| 描述 | IC MOTOR DRIVER STEPPER 32SSOP IC MOTOR DRIVER PAR 32SSOP AN44063A-VF, Motor Driver, 0.8A Half-Bridge, Step Motor, 52kHz 5V, 32-Pin SSOP Motor / Motion / Ignition Controllers & Drivers Stepping Motor Drivr SSOP032-P-0300B MOTOR DRIVER, STEPPER/H-BRIDGE, 800mA, SSOP-32 AN44063 Series 4.5 - 5.5 V 0.8 A Dual Full Bridge Stepper Motor Driver-SSOP-32 Panasonic 步进电机驱动器 步进电机, 0.8A, 52kHz, 4.5 → 5.5 V |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Stepper Motor Controllers / Drivers | 其他名称 | AN44063A-VFCT |
| 标准包装规格 | 2,000 | 标准包装数量 | 2,000 |
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85423990 |
电气参数
| 接口 | Parallel | 额定功率 | 0.427 W |
| 负载电压 | 16 V ~ 34 V | 额定电压 | 4.5 V |
| 输出电流 | 800mA | 供电电压 | 4.5 V ~ 5.5 V |
| 输出数量 | 2 | 开关频率 | 52kHz |
| 最小供电电压 | 5.5 V | 集电极截止电流（最大） | 0.8A |
机械参数
| 宽度 | 6.1mm | 高度 | 1.4mm |
| 长度 | 11mm | 重量 | 0 |
| 包装方式 | Tape & Reel (TR) | 封装体颜色 | :SSOP |
| 电机类型 | :Stepper | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :32 |
| 封装形式 | 32-SSOP (0.240", 6.10mm Width) | 冷却的封装 | SSOP |
| 材料表面处理 | :- | 尺寸/外形 | 11 x 6.1 x 1.4mm |
| 位数 | 32 | 供应商器件封装 | 32-SSOP |
产品信息
| 类型 | Stepper Motor Driver | 功能 | Driver - Fully Integrated, Control and Power Stage |
| 应用 | General Purpose | 电机类型 - 步进 | Bipolar |
| 输出配置 | Full H-Bridge, (2) Dual | 应用细节 | H-Bridge Driver, Stepping Motor Driver |
环境参数
| 工作温度 | -20°C ~ 70°C | ||
