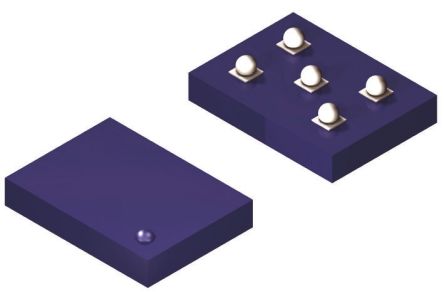

点击放大查看
AN26025A-PR
| 制造商 | |
| 描述 | IC LNA 5GHZ WLAN 5-WLCSP AN26025A-PR, RF Amplifier Low Noise, 14dB 140GHz, 5-Pin WL-CSP RF Amplifier LNA 5GHz 3.3V 14dB ALGA005-W-0609ANA IC,Amplifier;LowNoise;5GHz3.3V14dBALGA005-W-0609ANA AN26025 Series 3.3V 7.5mA 14dB Single Band LNA IC for 5.0 GHz Band Applications Panasonic 低噪声 RF 放大器, 14 dB, 140 GHz, 5针 WLCSP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | AN26025A-PRCT | 标准包装规格 | 12,000 |
| 标准包装数量 | 12,000 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | ||
电气参数
| 增益 | 14dB | 1dB压缩点 | -9dBm |
| 噪声 | 1.9dB | 频率 | 5GHz ~ 6GHz |
| 噪声系数 | 1.9dB | 额定输出功率 | 46.7mW |
| 典型功率增益 | 14 dB | 测试频率 | 5.5GHz |
| 额定电压 | 2.7 V | 最大频率 | 140 GHz |
| 输出电流 | 7.5mA | 供电电流 | 18 mA |
| 供电电压 | 2.7 V ~ 3.6 V | 通道数量 | 1 |
| 元件数量 | 1 | 最小供电电压 | 3.6 V |
| 平均正向功率 | 46.7 mW | 最大功耗 | 46.7 mW |
| 典型功耗（条件） | 14 dB | ||
机械参数
| 宽度 | 0.56mm | 高度 | 0.28mm |
| 长度 | 0.86mm | 包装方式 | Tape & Reel (TR) |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | 5 | 封装形式 | 5-XFBGA, WLCSP |
| 冷却的封装 | WL-CSP | 包装数量 | WLCSP |
| 尺寸/外形 | 0.86 x 0.56 x 0.28mm | 位数 | 5 |
| 供应商器件封装 | 5-WLCSP (0.86x0.56) | ||
产品信息
| 类型 | Single Band Low Noise Amplifier | 射频类型 | WLAN |
| 制造商全称 | Panasonic | 放大器类型 | Low Noise |
环境参数
| 工作温度 | +85 °C | ||
