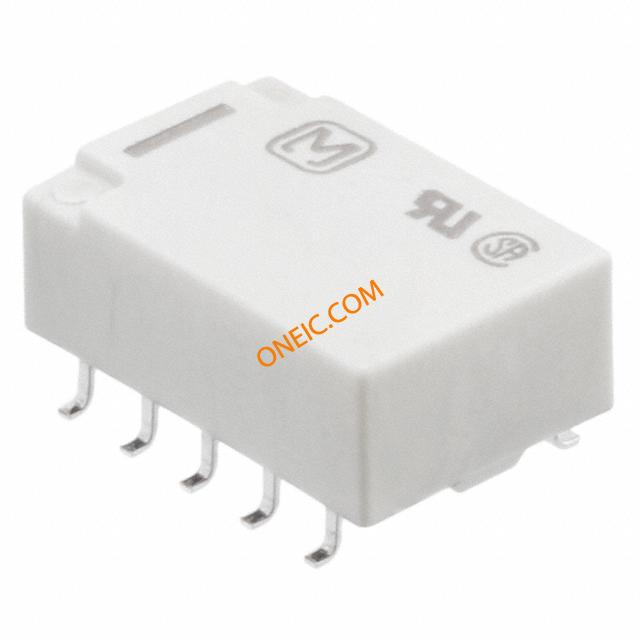

TQ2SS-6V-Z
| 制造商 | |
| 描述 | Low Signal Relays - PCB RELAY 2A 6VDC LOW PROFILE SMD Electromechanical Relay DPDT 2A 6VDC 257Ohm Surface Mount RELAY TELECOM DPDT 2A 6V Signal Relay Coil Voltage: 6 VDC Contact Configuration: 2C DPDT Current: 2 Amps Mounting: SMD Operating Function: Single Side Stable |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | 500 | 工厂包装数量 | 500 |
合规参数
| RoHS | RoHS Compliant | ||
电气参数
| 电流 | 2 Amps | 线圈类型 | Single Side Stable |
| 隔离 | 20 dB at 1 GHz | 线圈功率 | * |
| 线圈电流 | 23.3 mA | 释放时间 | * |
| 插入损耗 | 0.8 dB at 1 GHz | 线圈电阻 | * |
| 额定电压值 | 9 VDC | 供电电压 | 6 VDC |
| 开关电压 | * | 接触电阻 | 75 mohm |
| Vgs(th)（最大）@ Id | 0.6 VDC | 开关电流 | 10 ?A 10 mV DC |
| 击穿电压 | 1,500 Vrms for 1 min. (Detection current: 10 mA) | 最大额定电流 | 2 A |
| 触点电压（最大） | 1,500 Vrms for 1 min. (Detection current: 10 mA) | 绝缘电阻 | Min. 1,000 Mohm (at 500 V DC) |
| 最小输入电压 | 4.5 VDC | 最大压差 | 0.6 VDC |
| 压敏电压（最小） | 1,500 V (FCC Part 68) | 平均正向功率 | 140 mW |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 4.5 VDC | 触点额定电流 | 2 A |
| 触点额定值 @ 电压 | 2 A at 30 VDC / 500 mA at 125 VAC | 并联额定电流 | 2 A 30 V DC, 0.5 A 125 V AC |
机械参数
| 重量 | Approx. 2 g .071 oz | 包装方式 | Reel |
| 触点形式 | 2 Form C (DPDT-BM) | 安装类型 | Surface Mount |
| 触头材料 | * | 端接样式 | Solder Pad |
| 典型触点布局 | 2C DPDT | ||
产品信息
| 类型 | Relays | 产品特性 | * |
| 功能 | Single Side Stable | 继电器类型 | Telecom |
| 卡标准 | Signal Relay | 电气寿命 | 2 A 30 V DC resistive - 10^5, 1 A 30 V DC resistive - 210^5, 0.5 A 125 V AC resistive - 10^5 |
环境参数
| 温度 | Max. 50°C | 动作时间 | * |
| 机械寿命 | 10^8 | 抗冲击能力 | Min. 750 m/s^2 {75 G} |
| 抗振性 | 294 m/s^2 {30G}, 10 to 55 Hz at double amplitude of 5 mm | 工作温度 | * |
| 存储/冷藏温度 | 5 to 85% R.H. | ||
