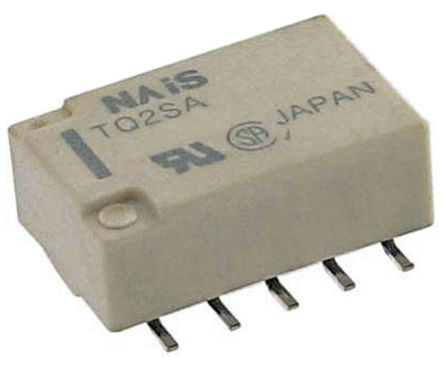

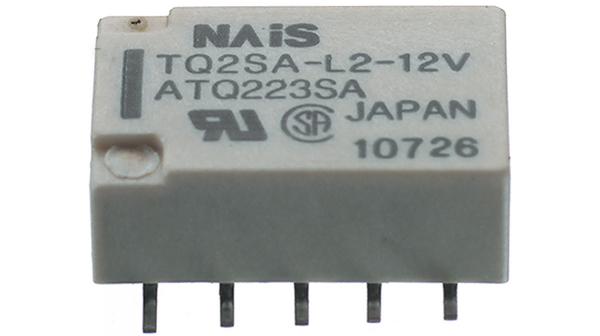

TQ2SA-L2-12V
| 制造商 | |
| 描述 | Low Signal Relays - PCB 2A 12VDC DPDT 2 COIL LATCH SMD Electromechanical Relay DPDT 2A 12VDC 1.028KOhm Surface Mount RELAY TELECOM DPDT 2A 12V Relay;E-Mech;Latching;DPDT-NO/NC;Cur-Rtg 0.5/2AAC/ADC;Ctrl-V 12DC;PCB Mnt;SMT RELAY, SMD, DPCO, 12VDC Relay;E-Mech;Latching;DPDT-NO/NC;Cur-Rtg0.5/2AAC/ADC;Ctrl-V12DC;PCBMnt;SMT Signal Relay Coil Voltage: 12 VDC Contact Configuration: 2C DPDT Current: 2 Amps Mounting: SMD Operating Function: 2 Coil Latching Signal relay 12 VDC 720 Ohm 140 mW SMD, TQ2SA-L2-12V, Panasonic Panasonic 双刀双掷 表面贴装 高频继电器, 12V dc |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Low Signal Relays - PCB | 标准包装数量 | 50 |
| 工厂包装数量 | 50 | ||
合规参数
| RoHS | RoHS Compliant By Exemption | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85364900 |
| 抗辐射加固 | No | 认证机构 | :CSA, UL |
电气参数
| 线圈类型 | Latching, 2 Coils | 隔离 | 20 dB at 1 GHz |
| 线圈功率 | 140 mW | 最大功率 | :100W |
| 线圈电流 | 11.7 mA | 线圈电压 | 12V |
| 释放时间 | 4ms | 额定功率 | 60W|62.5VA |
| 插入损耗 | 0.8 dB at 1 GHz | 可见输出 | No |
| 核心电压 | :125V | 额定电压 | 220 |
| 线圈电阻 | 1.03 kOhms | 极数 | :2 |
| 推频（MHz/V） | No | 供电电压 | 12 VDC |
| 开关电压 | 125VAC, 220VDC - Max | 钳位电压 | 9VDC |
| 额定交流电压 | 125 V | 开关电流 | :2A |
| 二极管配置 | No | 最大额定电流 | 2 A |
| 最大触点电流 | :2A | 最小输入电压 | 125 |
| 平均正向功率 | 140 mW | 集电极-发射极饱和电压（最大）@ Vge, Ic | 9 VDC |
| 触点额定电流 | 2 A | 触点额定值 @ 电压 | 2 A at 30 VDC / 500 mA at 125 VAC |
| 供电电压 (Vcc/Vdd) | :30V | 直流反向电压（Vr）（最大） | 220 V |
| 高侧电压（自举）最大 | 9VDC | 额定交流电压（相对地/中性线） | :125V |
机械参数
| 密封 | Unsealed | 深度 | 11.5 mm |
| 宽度 | :9mm | 高度 | 5.6 mm |
| 长度 | :14mm | 重量 | 0.0014 |
| 包装方式 | Tube | 触点形式 | 2 Form C (DPDT-BM) |
| 高度（最大） | :14mm | 引脚间距 | :2.54mm |
| 安装类型 | Surface Mount | 安装样式 | Surface Mount |
| 材料表面处理 | :MSL 4 - 72 hours | 触头材料 | Silver Nickel/Gold Clad |
| 总长度 | 14 mm | 端接样式 | Solder Pad |
| 触点数 | 10 | 位数 | 10 |
| 典型触点布局 | DPDT | ||
产品信息
| 类型 | General Purpose Relay | 系列 | :TQ |
| 继电器类型 | Latching Double Coil | 按下测试类型 | No |
| 其他规格 | :75% | ||
环境参数
| 动作时间 | 4ms | 工作温度 | -40°C ~ 85°C |
