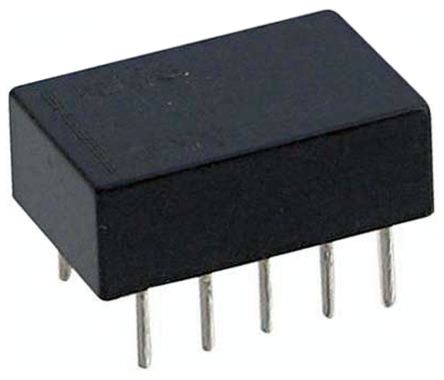

点击放大查看
TQ2-L2-24V
| 制造商 | |
| 描述 | Low Signal Relays - PCB 1A 24VDC DPDT 2 COIL LATCHING PCB Electromechanical Relay DPDT 1A 24VDC 1.92KOhm Through Hole RELAY TELECOM DPDT 1A 24V Relay;E-Mech;Latching;DPDT-NO/NC;Cur-Rtg 0.5/1AAC/ADC;Ctrl-V 24DC;PCB Mnt;10 Pin Relay;E-Mech;Latching;DPDT-NO/NC;Cur-Rtg0.5/1AAC/ADC;Ctrl-V24DC;PCBMnt;10Pin Signal Relay Coil Voltage: 24 VDC Contact Configuration: 2C DPDT Current: 1 Amp Mounting: PC Board Operating Function: 2 Coil Latching Signal relay 24 VDC 1920 Ohm 300 mW THD, TQ2-L2-24V, Panasonic Panasonic 双刀双掷 PCB 高频继电器, 24V dc |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Low Signal Relays - PCB | 标准包装数量 | 50 |
| 工厂包装数量 | 50 | ||
合规参数
| RoHS | RoHS Compliant By Exemption | 欧盟RoHS | Compliant |
电气参数
| 电流 | 1 Amp | 线圈类型 | Latching, 2 Coils |
| 隔离 | 15 dB at 1 GHz | 操作方式 | 3ms |
| 线圈功率 | 300 mW | 电感量 | 1920 |
| 线圈电流 | 12.5 mA | 释放时间 | 3ms |
| 额定功率 | 30W|62.5VA | 插入损耗 | 0.6 dB at 1 GHz |
| 可见输出 | No | 测试电压 | 1 |
| 额定电压 | 110 | 线圈电阻 | 1.92 kOhms |
| 推频（MHz/V） | No | 额定电压值 | 28.8 VDC |
| 供电电压 | 24 VDC | 开关电压 | 125VAC, 110VDC - Max |
| 接触电阻 | 50 mohm | 钳位电压 | 18VDC |
| 开关电流 | 10 ?A 10 mV DC | 二极管配置 | No |
| 击穿电压 | 1,000 Vrms for 1 min. (Detection current: 10 mA) | 最大额定电流 | 1 A |
| Td（开/关）@ 25°C | n/a | 触点电压（最大） | 1,000 Vrms for 1 min. (Detection current: 10 mA) |
| 绝缘电阻 | Min. 10,000M ohm (at 500V DC) | 最小输入电压 | 125 |
| 平均正向功率 | 300 mW | 集电极-发射极饱和电压（最大）@ Vge, Ic | 18 VDC |
| 触点额定电流 | 1 A | 触点额定值 @ 电压 | 1 A at 30 VDC / 500 mA at 125 VAC |
| 并联额定电流 | 1 A 30 V DC, 0.5 A 125 V AC | 连续输出功率 | 30 |
| 保护电压（VP）（2416） | 18 VDC | ||
机械参数
| 密封 | Unsealed | 尺寸 | 14 x 9 x 5 mm |
| 深度 | 9mm | 间距 | 2.54 |
| 高度 | 5mm | 长度 | 14mm |
| 重量 | Approx. 3 g .106 oz. | 包装方式 | Tube |
| 触点形式 | 2 Form C (DPDT-BM) | 安装类型 | Through Hole |
| 冷却的封装 | DIP | 锁定特性 | 是 |
| 触头材料 | Silver/Gold Clad | 总长度 | 14 |
| 尺寸/外形 | 14 x 9 x 5mm | 端接样式 | Solder Terminal |
| 触点数 | 10 | 典型触点布局 | DPDT |
产品信息
| 类型 | General Purpose Relay | 功能 | 2 Coil Latching |
| 继电器类型 | Latching Double Coil | 卡标准 | Signal Relay |
| 电气寿命 | 1 A 30 V DC resistive - 210^5, 0.5 A 125 V AC resistive - 10^5 | 连接方式 | THD |
环境参数
| 温度 | Max. 50°C | 动作时间 | 3ms |
| 机械寿命 | 10^8 | 工作寿命 | 200000 次操作 |
| 抗冲击能力 | Min. 490 m/s^2 {50G} | 抗振性 | 294 m/s2 {30G}, 10 to 55 Hz at double amplitude of 5 mm |
| 工作温度 | -40°C ~ 70°C | 最高温度限值 | +70°C |
| 存储/冷藏温度 | 5 to 85% R.H. | ||
