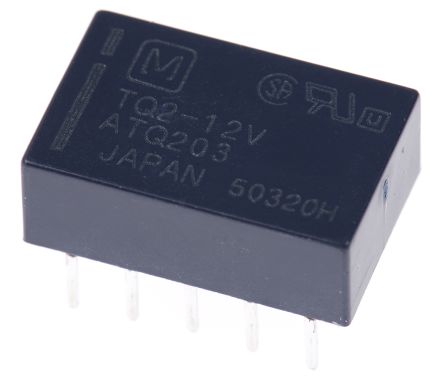

TQ2-12V
| 制造商 | |
| 描述 | Electromechanical Relay DPDT 1A 12VDC 1.028KOhm Through Hole Low Signal Relays - PCB 1A 12VDC DPDT NON-LATCHING PCB RELAY TELECOM DPDT 1A 12V Relay;E-Mech;Comm/Signal;DPDT-NO/NC;Cur-Rtg0.5/1AAC/ADC;Ctrl-V12DC;TQSeries Signal Relay Coil Voltage: 12 VDC Contact Configuration: 2C DPDT Current: 1 Amp Mounting: PC Board Operating Function: Single Side Stable Signal relay 12 VDC 1028 Ohm 140 mW THD, TQ2-12V, Panasonic Panasonic 双刀双掷 PCB 高频继电器, 12V dc |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Low Signal Relays - PCB | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 50 | ||
合规参数
| RoHS | RoHS Compliant By Exemption | ||
电气参数
| 电流 | 1 Amp | 线圈类型 | Single Side Stable |
| 隔离 | 15 dB at 1 GHz | 操作方式 | 3ms |
| 线圈功率 | 140 mW | 电感量 | 1028 |
| 线圈电流 | 11.7 mA | 释放时间 | 3ms |
| 插入损耗 | 0.6 dB at 1 GHz | 测试电压 | 1 |
| 额定电压 | 110 V | 线圈电阻 | 1.028 KOhm |
| 额定电压值 | 18 VDC | 供电电压 | 12 V |
| 开关电压 | 125VAC, 110VDC - Max | 接触电阻 | 50 mohm |
| Vgs(th)（最大）@ Id | 1.2 VDC | 开关电流 | 10 ?A 10 mV DC |
| 击穿电压 | 1,000 Vrms for 1 min. (Detection current: 10 mA) | 最大额定电流 | 1 A |
| Td（开/关）@ 25°C | n/a | 触点电压（最大） | 1,000 Vrms for 1 min. (Detection current: 10 mA) |
| 绝缘电阻 | Min. 10,000M ohm (at 500V DC) | 最小输入电压 | 125 V |
| 最大压差 | 1.2 VDC | 平均正向功率 | 140 mW |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 9 VDC | 触点额定电流 | 1 A |
| 触点额定值 @ 电压 | 1 A at 30 VDC / 500 mA at 125 VAC | 并联额定电流 | 1 A 30 V DC, 0.5 A 125 V AC |
| 连续输出功率 | 30 | 保护电压（VP）（2416） | IP 67 |
机械参数
| 尺寸 | 14 x 9 x 5 mm | 深度 | 9mm |
| 间距 | 2.54 | 高度 | 5mm |
| 长度 | 14mm | 重量 | Approx. 3 g .106 oz. |
| 包装方式 | Tube | 触点形式 | 2 Form C (DPDT-BM) |
| 安装类型 | Through Hole | 触头材料 | Silver/Gold Clad |
| 尺寸/外形 | 14 x 9 x 5mm | 端接样式 | Solder Terminal |
| 触点数 | 2 change-over (CO) | 典型触点布局 | DPDT |
产品信息
| 类型 | General Purpose Relay | 功能 | Single Side Stable |
| 继电器类型 | Telecom | 卡标准 | Signal Relay |
| 电气寿命 | 1 A 30 V DC resistive - 210^5, 0.5 A 125 V AC resistive - 10^5 | 连接方式 | THD |
环境参数
| 温度 | Max. 50°C | 动作时间 | 3ms |
| 机械寿命 | 10^8 | 工作寿命 | 200000 次操作 |
| 抗冲击能力 | Min. 490 m/s^2 {50G} | 抗振性 | 294 m/s2 {30G}, 10 to 55 Hz at double amplitude of 5 mm |
| 工作温度 | -40 to 70 °C | 最高温度限值 | +70°C |
| 存储/冷藏温度 | 5 to 85% R.H. | ||
