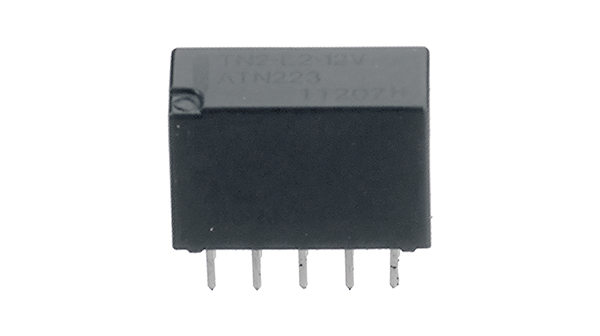

TN2-L2-5V
| 制造商 | |
| 描述 | Low Signal Relays - PCB 1A 5VDC DPDT 2 COIL LATCHING PCB RELAY GENERAL PURPOSE DPDT 1A 5V Electromechanical Relay DPDT 1A 5VDC 125Ohm Through Hole RELAY, PCB, DPCO, 5V, LATCHING Relay;E-Mech;Comm/Signal;DPDT-NO/NC;Cur-Rtg0.5/1AAC/ADC;Ctrl-V5DC;2Coil Signal Relay Coil Voltage: 5 VDC Contact Configuration: 2C DPDT Current: 1 Amp Mounting: PC Board Operating Function: 2 Coil Latching Signal relay 5 VDC 125 Ohm 200 mW THD, TN2-L2-5V, Panasonic |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Low Signal Relays - PCB | 标准包装数量 | 50 |
| 工厂包装数量 | 50 | ||
合规参数
| RoHS | RoHS Compliant By Exemption | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85364900 | ||
电气参数
| 线圈类型 | Dual Latching | 隔离 | 20 dB at 1 GHz |
| 线圈功率 | 200 mW | 线圈电流 | 40 mA |
| 释放时间 | 3ms | 插入损耗 | 1.4 dB at 1 GHz |
| 核心电压 | :125V | 线圈电阻 | 125 Ohms |
| 极数 | :2 | 供电电压 | 5 VDC |
| 开关电压 | 125VAC, 110VDC - Max | 开关电流 | :1A |
| 最大额定电流 | 1 A | 最大触点电流 | :1A |
| 平均正向功率 | 200 mW | 集电极-发射极饱和电压（最大）@ Vge, Ic | 3.75 VDC |
| 触点额定电流 | 1 A | 触点额定值 @ 电压 | 1 A at 30 VDC / 500 mA at 125 VAC |
| 供电电压 (Vcc/Vdd) | :30V | 额定交流电压（相对地/中性线） | :125V |
机械参数
| 深度 | :9.8mm | 宽度 | :5.6mm |
| 长度 | :14mm | 重量 | 0.0015 |
| 包装方式 | Tube | 触点形式 | 2 Form C (DPDT-BM) |
| 高度（最大） | :14mm | 引脚间距 | :2.54mm |
| 安装类型 | Through Hole | 触头材料 | Silver (Ag), Gold (Au) |
| 端接样式 | Solder Terminal | 安装孔直径 | :1mm |
| 典型触点布局 | :DPCO | ||
产品信息
| 系列 | :T | 产品特性 | Sealed - Fully |
| 继电器类型 | General Purpose | 其他规格 | :75% |
环境参数
| 动作时间 | 3ms | 机械寿命 | End of Life: Scheduled for obsolescence and will be discontinued by the manufacturer. |
| 工作温度 | -40°C ~ 70°C | ||
