RP1-12V
| 制造商 | |
| 描述 | High Frequency / RF Relays 1.8GHZ 12VDC SPDT PCB Electromechanical Relay SPDT 0.1A 12VDC 1.028KOhm Through Hole RELAY RF SPDT 100MA 12V RPRelay High Frequency Relay Coil Voltage: 12 VDC Contact Configuration: 1C SPDT Frequency: 1.8 GHz Mounting: PC Board Operating Function: Single Side Stable Current: 0.1 A |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 255-1090 | 产品类别 | High Frequency / RF Relays |
| 标准包装数量 | 50 | 工厂包装数量 | 50 |
合规参数
| RoHS | RoHS Compliant By Exemption | 欧盟RoHS | Compliant |
电气参数
| VSWR | 1.3 at 1.8 GHz | 转速 | 20 cpm |
| 电流 | 0.1 A | 线圈类型 | Single Side Stable |
| 频率 | 1.8 GHz | 隔离 | 10 dB at 1.8 GHz |
| 线圈功率 | 140 mW | 线圈电流 | 11.7 mA |
| 释放时间 | 2ms | 额定功率 | 3W |
| 最大电压 | 9 VDC | 插入损耗 | 1 dB at 1.8 GHz |
| 可见输出 | No | 额定电压 | 30 |
| 线圈电阻 | 1.028 kOhms | 推频（MHz/V） | No |
| 供电电压 | 12 VDC | 开关电压 | 30VDC - Nom |
| 接触电阻 | 50 mohm | Vgs(th)（最大）@ Id | 1.2 VDC |
| 钳位电压 | 9VDC | 二极管配置 | No |
| 击穿电压 | 1,500 Vrms for 1 min. | 最大额定电流 | 11.7 mA |
| 阻抗 @ 频率 | Max. 1.2 (at 1 GHz), Max. 1.3 (at 1.8 GHz) | 绝缘电阻 | Min. 1,000 Mohm at 500 V DC |
| 最小输入电压 | 1.2VDC | 平均正向功率 | 140 mW |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 9 VDC | 触点额定电流 | 100 mA |
| 触点额定值 @ 电压 | 100 mA at 30 VDC | ||
机械参数

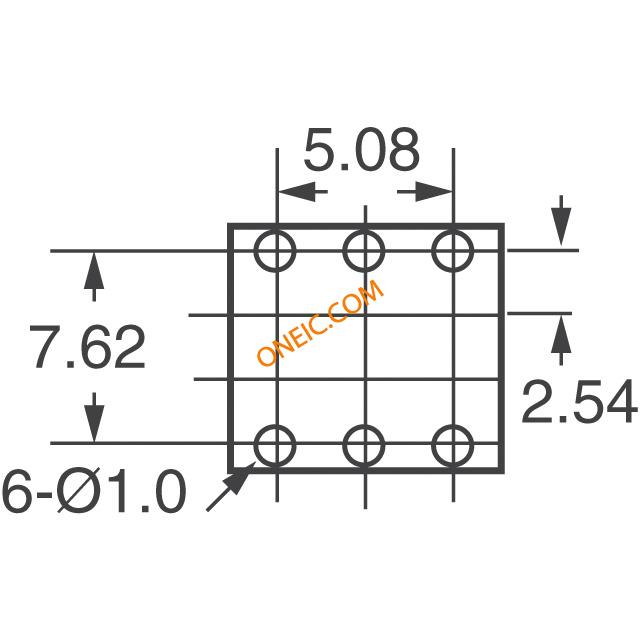

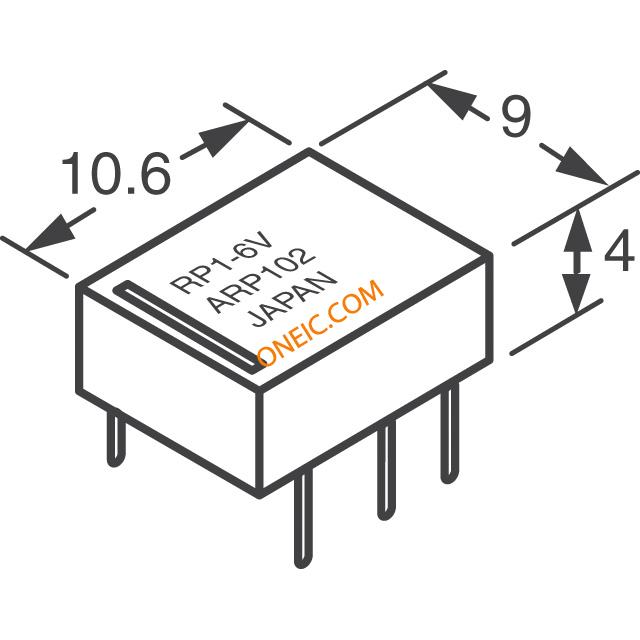

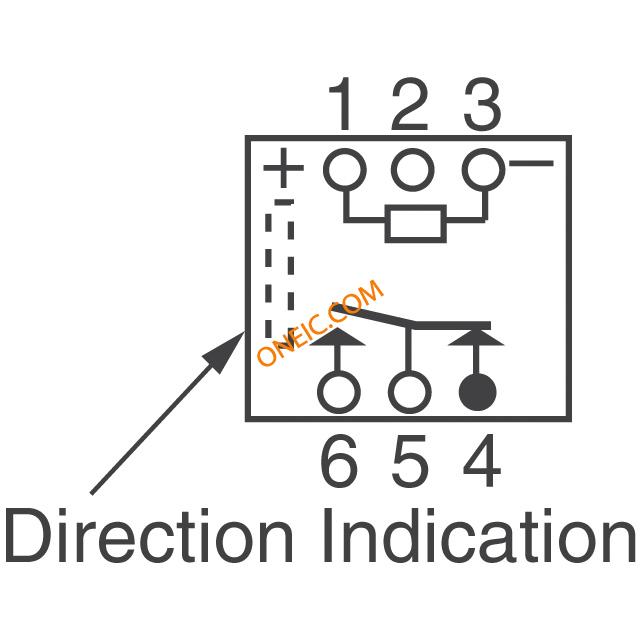

| 密封 | Unsealed | 深度 | 9 |
| 高度 | 4 | 重量 | Approx. 1 g .04 oz |
| 包装方式 | Tube | 触点形式 | 1 Form C (SPDT-BM) |
| 安装类型 | Through Hole | 冷却的封装 | DIP |
| 触头材料 | Silver Palladium | 总长度 | 10.6 |
| 端接样式 | Solder Terminal | 触点数 | 6 |
| 典型触点布局 | SPDT | ||
产品信息
| 类型 | Low Profile High Frequency Relay | 功能 | Single Side Stable |
| 继电器类型 | Non-Latching | 卡标准 | High Frequency Relays |
| 电气寿命 | 10^5 (0.1 A 30 V DC resistive load), 10^5 (1 W at 1.8 GHz; V.S.W.R.: max. 1.3) | ||
环境参数
| 温度 | Max. 50°Cwith nominal coil voltage across coil and at nominal switching capacity | 动作时间 | 3ms |
| 机械寿命 | Obsolete | 抗冲击能力 | Min. 500 m/s^2 {50 G} |
| 抗振性 | 10 to 55 Hz at double amplitude of 5 mm | 工作温度 | -40°C ~ 70°C |
| 存储/冷藏温度 | 5 to 85% R.H. | ||
