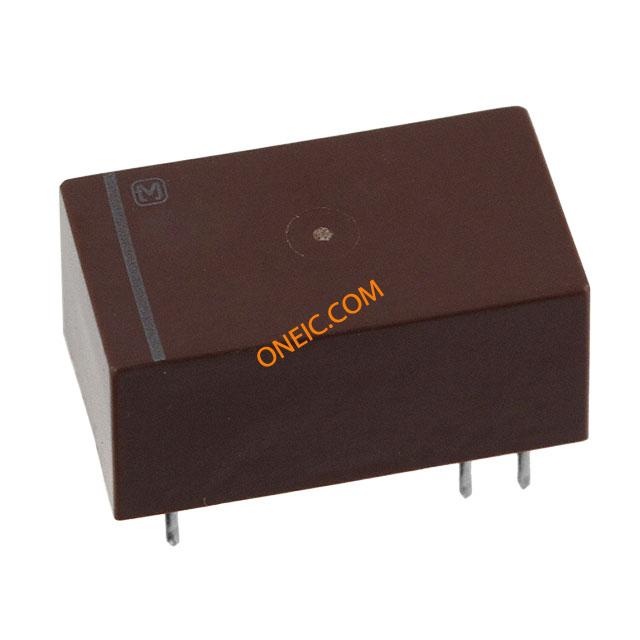

RK1-L2-12V
| 制造商 | |
| 描述 | High Frequency / RF Relays 1.5 GHz High Frequen 2 Coil Latching Electromechanical Relay SPDT 0.5A 12VDC 360Ohm Through Hole RELAY RF SPDT 10MA 12V High Frequency Relay Coil Voltage: 12 VDC Contact Configuration: 1C SPDT Frequency: 1.5 GHz Mounting: PC Board Operating Function: 2 Coil Latching Current: 0.5 A |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 255-2832 | 产品类别 | High Frequency / RF Relays |
| 标准包装数量 | 50 | 工厂包装数量 | 50 |
合规参数
| RoHS | RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| VSWR | 1.5 at 1.5 GHz | 电流 | 0.5 A |
| 线圈类型 | Dual Latching | 频率 | 1.5 GHz |
| 隔离 | 60 dB at 1.5 GHz | 线圈功率 | 400 mW |
| 线圈电流 | 33.3 mA | 释放时间 | 6ms |
| 额定功率 | 10W | 最大电压 | 9 VDC |
| 偏置电流 | 33.3 mA | 插入损耗 | 0.3 dB at 1.5 GHz |
| 额定输出功率 | 10 W | 可见输出 | No |
| 额定电压 | 30 | 线圈电阻 | 360 Ohms |
| 推频（MHz/V） | No | 最大交流电压 | 13.2 VDC |
| 供电电压 | 12 VDC | 开关电压 | 30VDC - Max |
| 标称电压 | Max. 6 ms (Approx. 3 ms) [Max. 10 ms [Approx. 5ms]] | 接触电阻 | 100 mohm |
| 钳位电压 | 9VDC | 二极管配置 | No |
| 击穿电压 | 500 Vrms | 最大额定电流 | 0.5 A |
| 触点电压（最大） | 1,000 Vrms | 阻抗 @ 频率 | Min. 60 dB (at 1.5 GHz) |
| 绝缘电阻 | Min. 100 Mohm at 500 V DC | 平均正向功率 | 400 mW |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 9 VDC | 触点额定电流 | 500 mA |
| 触点额定值 @ 电压 | 500 mA | ||
机械参数
| 密封 | Sealed | 深度 | 11.2 |
| 高度 | 9.7 | 包装方式 | Bulk |
| 触点形式 | 1 Form C (SPDT-BM) | 安装类型 | Through Hole |
| 触头材料 | Gold Clad | 总长度 | 20.2 |
| 端接样式 | Solder Terminal | 触点数 | 10 |
| 典型触点布局 | SPDT | ||
产品信息
| 类型 | Microwave Relay | 产品特性 | Sealed - Fully |
| 功能 | 2 Coil Latching | 继电器类型 | Latching Double Coil |
| 卡标准 | High Frequency Relays | 电气寿命 | 0.01 A 24 V DC: 3x10^5, 10 W 1.2 GHz: 10^5 |
环境参数
| 温度 | Max. 60°C with nominal coil voltage across coil and at nominal switching capacity | 动作时间 | 10ms |
| 机械寿命 | Obsolete | 抗冲击能力 | Min. 196 m/s^2 {20 G} |
| 抗振性 | 10 to 55 Hz at double amplitude of 5 mm | 工作温度 | -40°C ~ 70°C |
| 存储/冷藏温度 | 5 to 85% R.H. | ||
