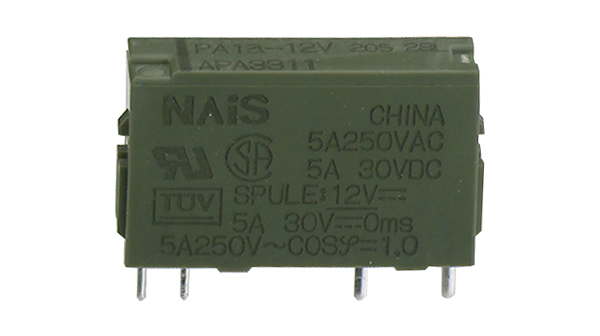

PA1A-24V
| 制造商 | |
| 描述 | General Purpose Relays 5A 24VDC SPST-NO NON-LATCHING Electromechanical Relay SPST-NO 5A 24VDC 3.2KOhm Through Hole RELAY GEN PURPOSE SPST 5A 24V RELAY, PCB, SPST, 24VDC, 5A Relay: electromagnetic; SPST-NO; Ucoil:24VDC; 5A/250VAC; 5A/30VDC General Purpose Relay Coil Voltage: 24 VDC Contact Configuration: 1A SPST-NO Current: 5 Amps Mounting: PC Board Operating Function: Single Side Stable PCB power relay 24 VDC 180 mW, PA1A-24V, Panasonic |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | General Purpose Relays | 标准包装数量 | 25 |
| 工厂包装数量 | 25 | ||
合规参数
| RoHS | RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85364900 |
| 抗辐射加固 | No | ||
电气参数
| 线圈类型 | Standard | 线圈功率 | 180 mW |
| 量程（°/s） | :PANASONIC EW - PA Series | 线圈电流 | 7.5 mA |
| 线圈电压 | 24V | 释放时间 | 5ms |
| 额定功率 | 150W|1.25kVA | 可见输出 | No |
| 额定电压 | 110 | 线圈电阻 | 3.2 K Ohms |
| 推频（MHz/V） | No | 输出电流 | :5A |
| 供电电压 | 24 V | 开关电压 | 250VAC, 110VDC - Max |
| 接触电阻 | 30mΩ | Vgs(th)（最大）@ Id | 1.2 VDC |
| 钳位电压 | 16.8VDC | 额定交流电压 | 250V |
| 二极管配置 | No | 最大额定电流 | 5 |
| 触点电压（最大） | :250V | 最大触点电流 | :5A |
| 最小输入电压 | 1.2VDC | 平均正向功率 | 180 mW |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 16.8 VDC | 触点额定电流 | 5A |
| 数字供电电压 | :30V | 供电电压 (Vcc/Vdd) | :30V |
| 直流反向电压（Vr）（最大） | 110 V | 高侧电压（自举）最大 | 16.8VDC |
| 交流触点额定值（阻性负载） | 5 A / 250 VAC | 直流触点额定值（阻性负载） | 5 A / 30 VDC |
| 额定交流电压（相对地/中性线） | :250V | ||
机械参数
| 密封 | Unsealed | 深度 | 5 mm |
| 宽度 | :5mm | 高度 | 12.8 mm |
| 重量 | 0.002 | 包装方式 | Tube |

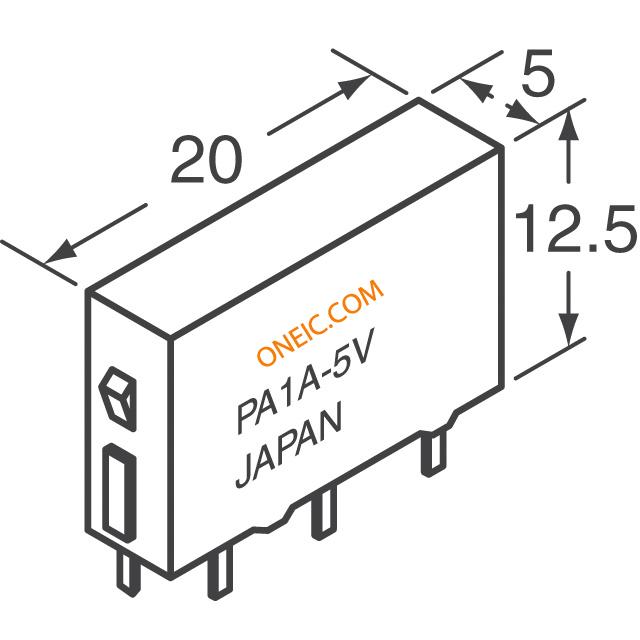

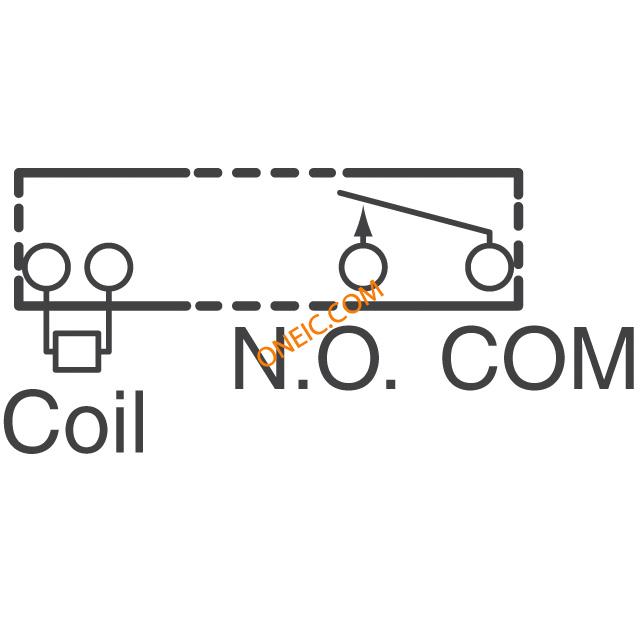

| 本体尺寸 | 20 x 5 x 12.5mm | 触点形式 | 1 Form A (SPST-NO) |

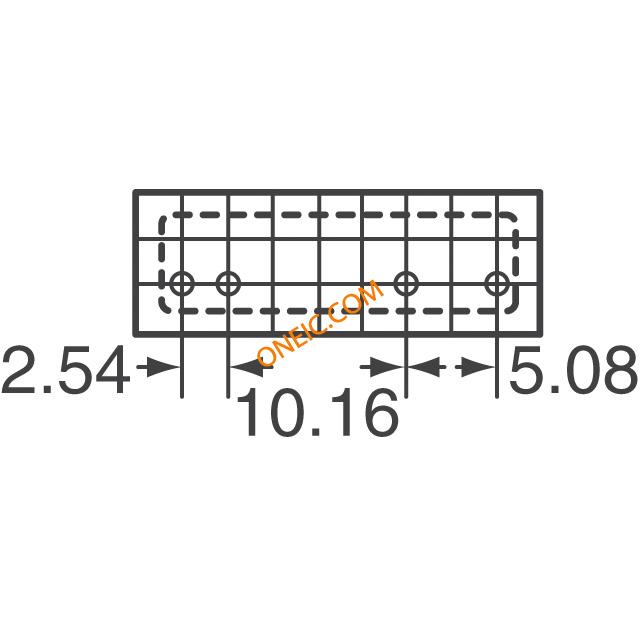

| 高度（最大） | :20mm | 柱间距 | 5mm |
| 安装类型 | Through Hole | 安装样式 | Through Hole |
| 封装形式 | SIP | 冷却的封装 | SIP |
| 触头材料 | Silver Nickel | 总长度 | 21 mm |
| 包装数量 | 10 | 端接样式 | Pin |
| 触点数 | 4 | 接触件端接 | Pin |
| 位数 | 4 | 典型触点布局 | SPST-NO |
| 触点材料 - 镀层 | gold plated | ||
产品信息
| SPG | 10 | 类型 | Slim Power Relay |
| 产品特性 | Sealed - Fully | 继电器类型 | Non-Latching |
| 按下测试类型 | No | 继电器变体 | interface |
| 单元数量 | 1 | 触点配置 | SPST-NO |
环境参数
| 动作时间 | 10ms | 工作温度 | -40°C ~ 70°C |
