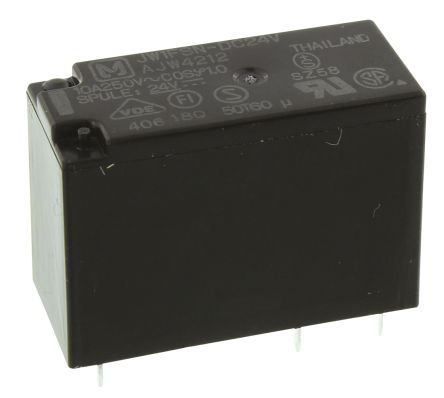

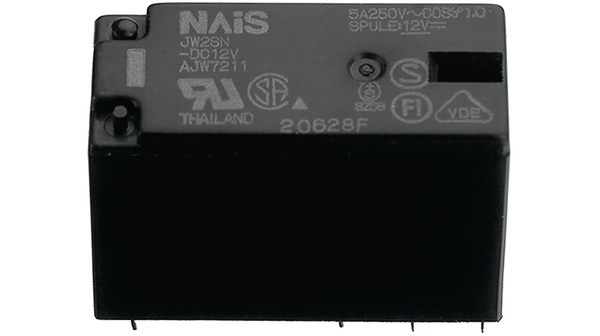

JW1FSN-DC24V
| 制造商 | |
| 描述 | Electromechanical Relay SPDT 10A 24VDC 1.1KOhm Through Hole General Purpose Relays 10A 24VDC SPDT SEALED PCB RELAY GEN PURPOSE SPDT 10A 24V RELAY JW1FSN-DC24V RELAY, POWER, SPDT, 24VDC, 10A Relay;E-Mech;Power;SPDT-NO/NC;Cur-Rtg10A;Ctrl-V24DC;Vol-Rtg250/30AC/DC;5Pin General Purpose Relay Coil Voltage: 24 VDC Contact Configuration: - Current: 5 Amps Mounting: PC Board Operating Function: Single Side Stable PCB power relay 24 VDC 530 mW, JW1FSN-DC24V, Panasonic Panasonic 单刀双掷 PCB（印刷电路板）安装 非闭锁继电器, 24V dc |
| 分类 |
商业参数
| 产品类别 | General Purpose Relays | 标准包装数量 | Bulk |
| 工厂包装数量 | 100 | ||
合规参数
| RoHS | RoHS Compliant By Exemption | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85364190 |
电气参数
| 线圈类型 | Standard | 线圈功率 | 530 mW |
| 最大功率 | 300 W | 量程（°/s） | :PANASONIC EW - JW Series |
| 线圈电流 | 22 mA | 释放时间 | 5ms |
| 额定功率 | 300W|2.5kVA | 可见输出 | No |
| 额定电压 | 30 V | 线圈电阻 | 1.1 KOhm |
| 推频（MHz/V） | No | 输出电流 | :10A |
| 供电电压 | 24 V | 开关电压 | 250 VAC, 30 VDC |
| Vgs(th)（最大）@ Id | 2.4 VDC | 钳位电压 | 16.8VDC |
| 二极管配置 | No | 最大额定电流 | 10 A |
| 输出浪涌功率 | 2.5 kVA | 触点电压（最大） | :250V |
| 最大触点电流 | :10A | 最小输入电压 | 250 V |
| 平均正向功率 | 530 mW | 集电极-发射极饱和电压（最大）@ Vge, Ic | 16.8 VDC |
| 触点额定电流 | 10 A | 数字供电电压 | :30V |
| 供电电压 (Vcc/Vdd) | :30V | 额定交流电压（相对地/中性线） | :250V |
机械参数

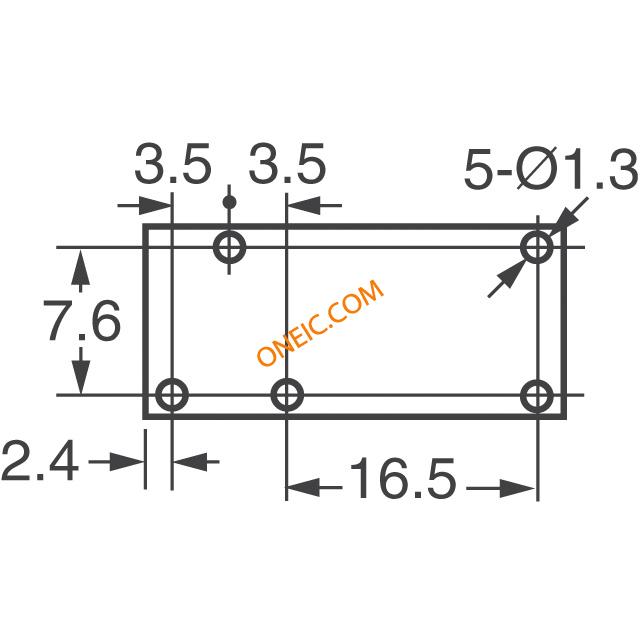

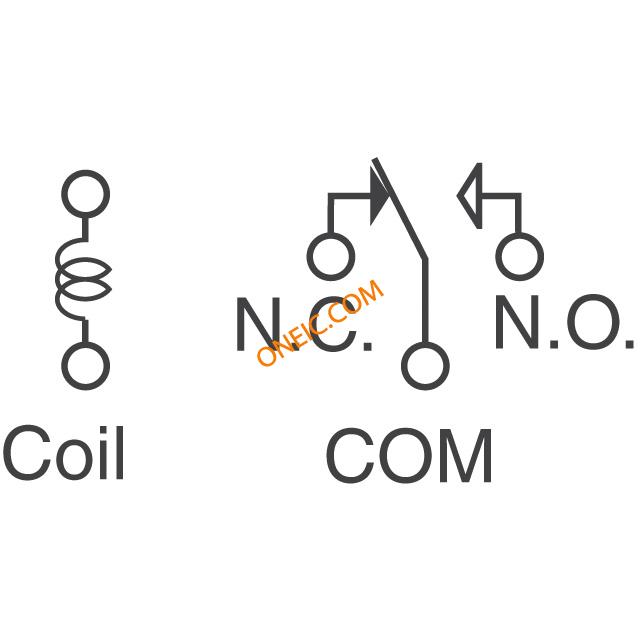

| 密封 | Sealed | 深度 | 12.8mm |
| 宽度 | :12.8mm | 高度 | 20mm |
| 长度 | 28.6mm | 重量 | 0.009 |
| 包装方式 | Bulk | 触点形式 | 1 Form C (SPDT-BM) |
| 高度（最大） | :20mm | 安装类型 | Through Hole |
| 端子类型 | Through Hole | 安装样式 | Through Hole |
| 触头材料 | Silver Nickel | 总长度 | 28.6 |
| 端接样式 | Solder Pin | 触点数 | 5 |
| 接触件端接 | Pin | 典型触点布局 | SPDT |
产品信息
| 类型 | Power Relay | 产品特性 | Sealed - Fully |
| 继电器类型 | Non-Latching | 应用细节 | Power |
环境参数
| 动作时间 | 15ms | 工作温度 | -40 to 60 °C |
