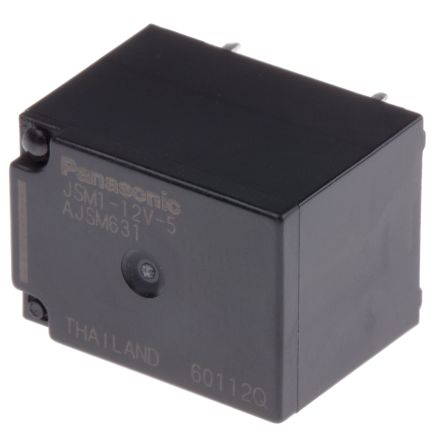

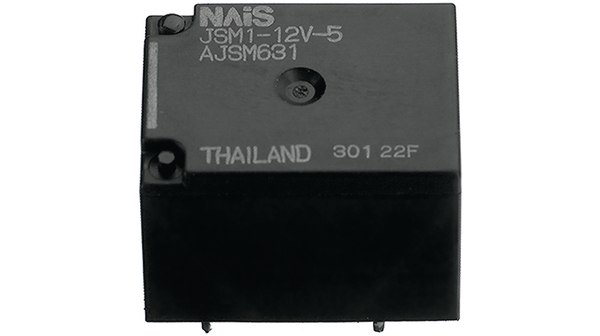

JSM1-12V-5
| 制造商 | |
| 描述 | Electromechanical Relay SPDT 15A 12VDC 225Ohm Through Hole Automotive Relays 15A 12VDC SPDT HI-CAP SEALED PCB RELAY AUTOMOTIVE SPDT 15A 12V RELAY, PCB, SPCO, 12VDC, 15A Relay,Automotive,15A,12VDC,SPDTHI-Capacity,SealedPCB Automotive Relay Coil Voltage: 12 VDC Contact Configuration: 1C SPDT Current: 15 Amps Mounting: PC Board Operating Function: Single Side Stable PCB power relay 12 VDC 640 mW, JSM1-12V-5, Panasonic Panasonic 单刀双掷 PCB（印刷电路板）安装 非闭锁继电器, 15 A, 12V dc |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Automotive Relays | 标准包装数量 | Bulk |
| 工厂包装数量 | 100 | ||
合规参数
| RoHS | RoHS Compliant By Exemption | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85364900 |
| 抗辐射加固 | No | ||
电气参数
| 线圈类型 | Standard | 线圈功率 | 640 mW |
| 线圈电流 | 53.3 mA | 线圈电压 | 12V |
| 释放时间 | 10ms | 额定功率 | 160W |
| 可见输出 | No | 额定电压 | 16 V |
| 线圈电阻 | 225 Ohm | 推频（MHz/V） | No |
| 供电电压 | 12 V | 开关电压 | 16VDC - Max |
| Vgs(th)（最大）@ Id | 0.9 VDC | 钳位电压 | 6.3VDC |
| 二极管配置 | No | 最大额定电流 | 15 A |
| 最大触点电流 | :15A | 最小输入电压 | 0.9VDC |
| 平均正向功率 | 640 mW | 集电极-发射极饱和电压（最大）@ Vge, Ic | 6.3 VDC |
| 触点额定电流 | 15 A | 供电电压 (Vcc/Vdd) | :16V |
| 直流反向电压（Vr）（最大） | 16 V | 高侧电压（自举）最大 | 6.3VDC |
机械参数

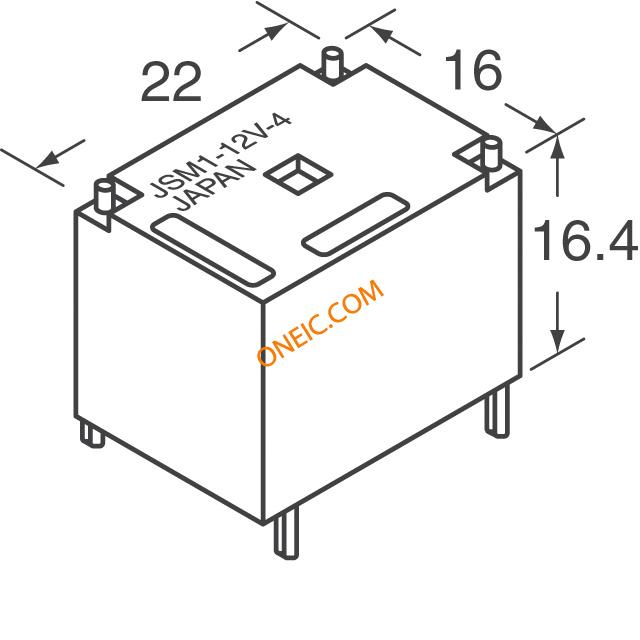

| 密封 | Sealed | 深度 | 16 mm |
| 宽度 | :16mm | 高度 | 16.4 mm |
| 重量 | 0.01 | 包装方式 | Bulk |

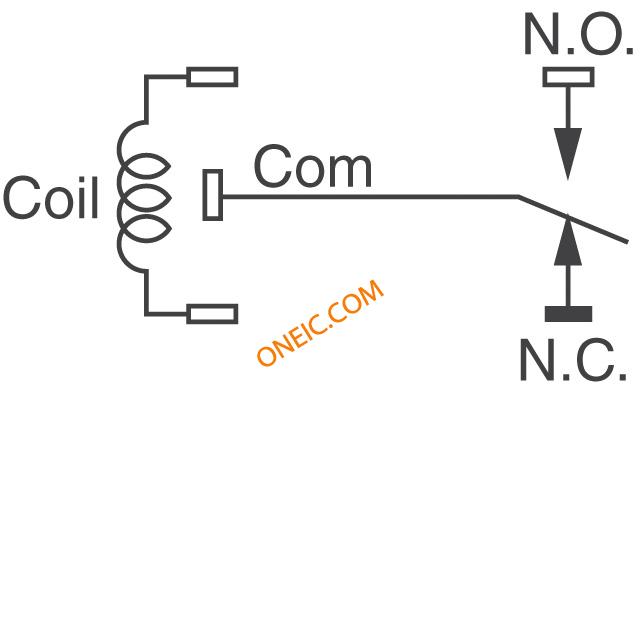

| 触点形式 | 1 Form C (SPDT-BM) | 高度（最大） | :16mm |
| 安装类型 | Through Hole | 安装样式 | Through Hole |
| 触头材料 | Silver | 总长度 | 22 mm |
| 端接样式 | Solder Terminal | 触点数 | 5 |
| 接触件端接 | Solder Terminal | 位数 | 5 |
| 典型触点布局 | SPDT | ||
产品信息
| 类型 | Power Relay | 产品特性 | Sealed - Fully |
| 继电器类型 | Non-Latching | 按下测试类型 | No |
环境参数
| 动作时间 | 10ms | 工作温度 | -40 to 85 °C |
