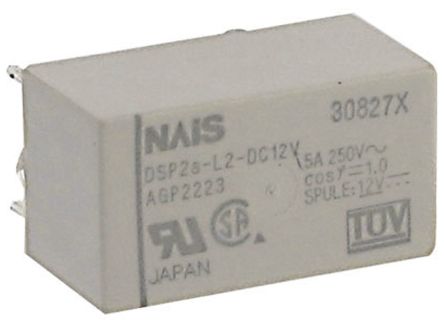

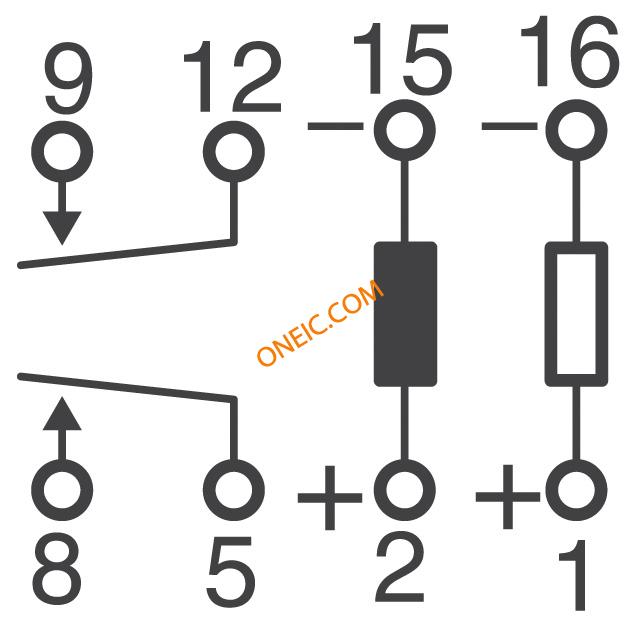

DSP2A-L2-DC12V
| 制造商 | |
| 描述 | General Purpose Relays 5A 12VDC DPST-NO 2 COIL LATCHING PCB RELAY GEN PURPOSE DPST 5A 12V Relay;E-Mech;Latching;DPST-NO;Cur-Rtg 5A;Ctrl-V 12DC;Vol-Rtg 250/30AC/DC;PCB Mnt Electromechanical Relay DPST-NO 5A 12VDC 480Ohm Through Hole Relay;E-Mech;Latching;DPST-NO;Cur-Rtg5A;Ctrl-V12DC;Vol-Rtg250/30AC/DC;PCBMnt General Purpose Relay Coil Voltage: 12 VDC Contact Configuration: 2A DPST-NO Current: 8 Amps Mounting: PC Board Operating Function: 2 Coil Latching PCB power relay 12 VDC 300 mW, DSP2A-L2-DC12V, Panasonic Panasonic DPNO PCB（印刷电路板）安装 自锁继电器, 5 A, 12V dc, 适用于通用应用 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | General Purpose Relays | 标准包装数量 | 50 |
| 工厂包装数量 | 50 | ||
合规参数
| RoHS | RoHS Compliant | 标准 | UL,CSA,TUV |
| 抗辐射加固 | No | ||
电气参数
| 转速 | 30 cps. at rated load | 电流 | 8 Amps |
| 线圈类型 | Dual Coil Latching | 频率 | 5A 250 VAC, 5A 30 VDC |
| 灯类型 | 2Coil | 线圈功率 | 300 mW |
| 延迟时间 | Max. 10 ms (Approx. 5 ms) | 电感量 | 480 |
| 复位时间 | Max. 10 ms (Approx. 4 ms) | 线圈电流 | 25 mA |
| 线圈电压 | 12V | 释放时间 | 5ms |
| 额定功率 | 150W/1.25KVA | 最大电压 | 15.6 VDC |
| 偏置电流 | 25 mA | 额定输出功率 | 1,250 VA 150 W |
| 可见输出 | No | 测试电压 | 3 |
| 额定电压 | 380VAC | 线圈电阻 | 480 Ohms |
| 供电电压 | 12 V | 开关电压 | 250VAC, 30VDC - Max |
| 标称电压 | 12 VDC | 接触电阻 | 30 mohm |
| 峰值脉冲功率 | 1.25 kVA | 额定交流电压 | 250 V |
| 开关电流 | 10 mA, 5 V DC | 额定直流电流 | 150 W |
| 二极管配置 | No | 击穿电压 | 3,000 Vrms |
| 最大额定电流 | 5A | 绝缘电阻 | Min. 1,000 M? at 500 V DC |
| 压敏电压（最大） | 9.6 VDC | 交流开关电压 | 250V |
| 直流开关电压 | 125V | 平均正向功率 | 300 mW |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 9.6 VDC | 触点额定电流 | 5A |
| 最小接收功率 | 192 mW | 峰值脉冲电流（8/20µs） | 5 A |
| 直流反向电压（Vr）（最大） | 30 V | 高侧电压（自举）最大 | 9.6VDC |
| 驱动电压（最大Rds On，最小Rds On） | 12VDC | 保护电压（VP）（2416） | IP 67 |

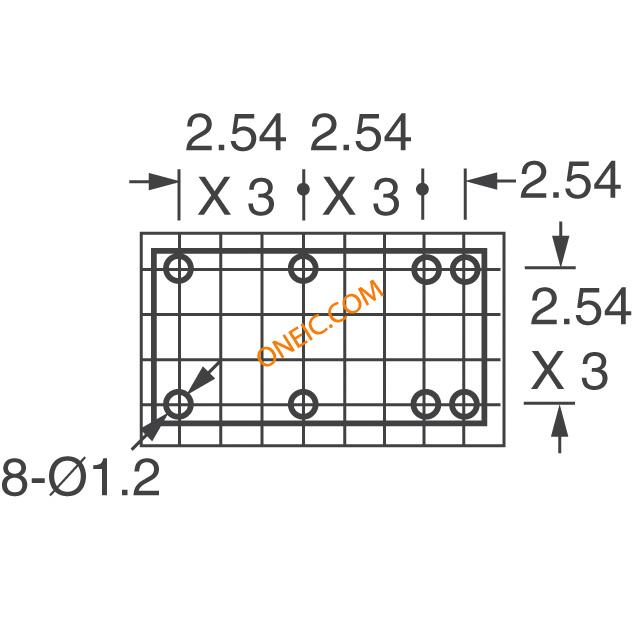

机械参数
| 密封 | Sealed | 尺寸 | 20.2 x 11 x 10 mm |
| 深度 | 11 mm | 高度 | 10.5 mm |
| 长度 | 20.2mm | 包装方式 | Bulk |
| 端接方式 | Solder | 触点形式 | 2 Form A (DPST-NO) |
| 安装类型 | Through Hole | 安装样式 | Through Hole |
| 引脚数 | 8 | 封装形式 | DIP |
| 触头材料 | Silver Tin Oxide | 总长度 | 20.2 mm |
| 尺寸/外形 | 0.795in.Lx0.413in.Hx0.433in.D | 端接样式 | Solder Terminal |
| 触点数 | 2 make contacts (NO) | 接触件端接 | Solder Terminal |
| 绝缘直径 | 1000V(RMS)(Initial,BetweenOpenContacts),2000V(RMS)(Initial,BetweenContactSets),3000V(RMS)(Initial,BetweenContactsandCoil) | 绝缘材料 - 类型 | 3kV rms |
| 位数 | 8 | 典型触点布局 | DPST-NO |
产品信息
| 类型 | Polarized Power Relay | 产品特性 | Sealed - Fully |
| 功能 | Latching | 极性 | Standard Polarity |
| 继电器类型 | General Purpose | 应用领域 | 通用 |
| 制造商全称 | DS-PSeries | 按下测试类型 | No |
| 卡标准 | General Purpose Relay | ||
环境参数
| 额定寿命 | 100000 次操作 | 温度 | 250C (10 s) 300C (5 s), 350C (3 s) |
| 动作时间 | 10ms | 机械寿命 | 510^7 |
| 工作寿命 | 100000（电气）次操作，5 x 10⁷（机械）次操作 | 抗冲击能力 | Min. 980 m/s^2 {100 G} |
| 工作温度 | -40°C ~ 60°C | 结工作温度 | 65°C |
| 抗振性（功能） | 117.6 m/s^2 {12 G}, 10 to 55 Hz at double amplitude of 2 mm | 抗振性（破坏） | 205.8 m/s^2 {21 G}, 10 to 55 Hz at double amplitude of 3.5 mm |
