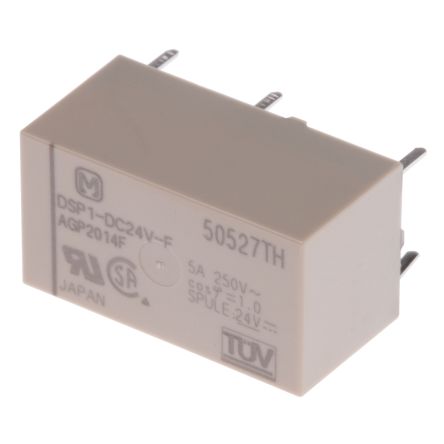

DSP1-DC24V-F
| 制造商 | |
| 描述 | Electromechanical Relay SPST-NO/SPST-NC 5A 24VDC 1.92KOhm Through Hole RELAY GEN PURPOSE DPST 5A 24V General Purpose Relays 8A 24V 1FORMA/1FORMB NON-LATCHING PCB POWER RELAY 24V Relay;E-Mech;Power;SPST-NO,SPST-NC;Cur-Rtg5A;Ctrl-V24DC;Vol-Rtg250/30AC/DC General Purpose Relay Coil Voltage: 24 VDC Contact Configuration: 1A+1B SPST-NO+SPST-NC Current: 8 Amps Mounting: PC Board Operating Function: Single Side Stable PCB power relay 24 VDC 300 mW, DSP1-DC24V-F, Panasonic Panasonic 双刀单掷 PCB（印刷电路板）安装 非闭锁继电器, 5 A, 24V dc |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | General Purpose Relays | 标准包装数量 | Bulk |
| 工厂包装数量 | 50 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 标准 | UL,CSA,TUV | 海关税号 | 85364110 |
| 抗辐射加固 | No | ||
电气参数
| 线圈类型 | Non Latching | 灯类型 | SingleSideStable |
| 线圈功率 | 300 mW | 量程（°/s） | :PANASONIC EW - DSP Series |
| 线圈电流 | 12.5 mA | 线圈电压 | 24V |
| 释放时间 | 5ms | 额定功率 | 150W/1.25KVA |
| 可见输出 | No | 额定电压 | 30 V |
| 线圈电阻 | 1.92 KOhm | 极数 | :1 |
| 输出电流 | :5A | 供电电压 | 24 V |
| 开关电压 | 250VAC, 30VDC - Max | Vgs(th)（最大）@ Id | 2.4 VDC |
| 额定交流电压 | 250V | 二极管配置 | No |
| 最大额定电流 | 5 A | 触点电压（最大） | :250V |
| 最大触点电流 | :5A | 绝缘电阻 | 1000Megohms(Min.)@500VDC |
| 最小输入电压 | 250 V | 平均正向功率 | 300 mW |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 19.2 VDC | 触点额定电流 | 5A |
| 数字供电电压 | :30V | 供电电压 (Vcc/Vdd) | :30V |
| 直流反向电压（Vr）（最大） | 30V | 高侧电压（自举）最大 | 19.2VDC |
| 驱动电压（最大Rds On，最小Rds On） | 24VDC | 额定交流电压（相对地/中性线） | :250V |
机械参数
| 密封 | Sealed | 深度 | 11 mm |
| 宽度 | :11mm | 高度 | 10.5 mm |
| 重量 | 0.005 | 包装方式 | Bulk |
| 端接方式 | Solder | 触点形式 | DPST-NO/NC (1 Form A and B) |
| 高度（最大） | :10.5mm | 安装类型 | Through Hole |
| 安装样式 | Through Hole | 引脚数 | 6 |
| 封装形式 | DIP | 触头材料 | Silver Tin Oxide/Gold Flash |
| 总长度 | 20.2 mm | 端接样式 | PC Pin |
| 接触件端接 | Solder Terminal | 位数 | 6 |
| 典型触点布局 | SPST-NO|SPST-NC | ||
产品信息
| 类型 | Power Relay | 产品特性 | Sealed - Fully |
| 功能 | Power | 继电器类型 | General Purpose |
| 制造商全称 | DS-PSeries | 按下测试类型 | No |
环境参数
| 动作时间 | 10ms | 工作温度 | -40 to 65 °C |
| 结工作温度 | +65°C | ||
