点击放大查看

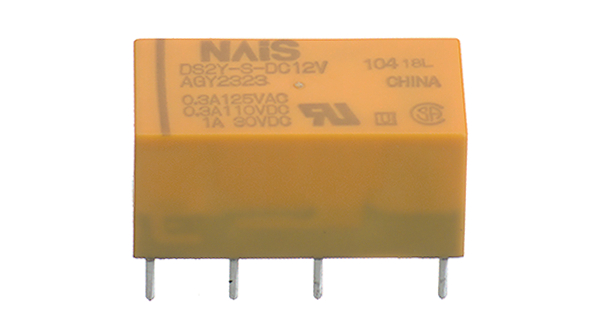

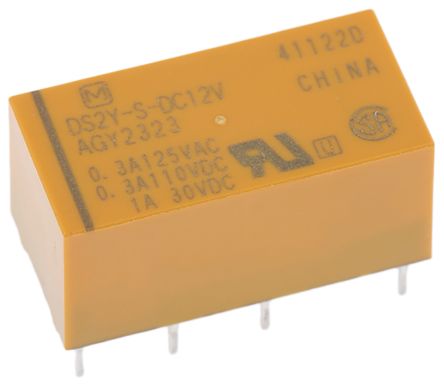

DS2Y-S-DC12V
| 制造商 | |
| 描述 | Electromechanical Relay DPDT 2A 12VDC 720Ohm Through Hole Low Signal Relays - PCB 2A 12VDC DPDT SEALED PCB RELAY GEN PURPOSE DPDT 2A 12V Relay;E-Mech;Latching;DPDT-NO/NC;Cur-Rtg 2A;Ctrl-V 12DC;Vol-Rtg 250/220AC/DC Relay;E-Mech;non-Latching;DPDT-NO/NC;Cur-Rtg2A;Ctrl-V12DC;Vol-Rtg250/220AC/DC Signal Relay Coil Voltage: 12 VDC Contact Configuration: 2C DPDT Current: 2 Amps Mounting: PC Board Operating Function: Single Side Stable Signal relay 12 VDC 720 Ohm 200 mW THD, DS2Y-S-DC12V, Panasonic Panasonic 双刀双掷 PCB（印刷电路板）安装 非闭锁继电器, 2 A, 12V dc |
| 分类 |
商业参数
| 产品类别 | Low Signal Relays - PCB | 标准包装数量 | Bulk |
| 工厂包装数量 | 50 | ||
合规参数
| RoHS | RoHS Compliant By Exemption | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | ||
电气参数
| 电流 | 2 Amps | 线圈类型 | Single Side Stable |
| 线圈功率 | 200 mW | 电感量 | 720 |
| 复位时间 | Approx. 3 ms | 最大功率 | 60 W, 62.5 VA |
| 线圈电流 | 16.7 mA | 线圈电压 | 12V |
| 释放时间 | 3ms | 额定功率 | 60W|62.5VA |
| 可见输出 | No | 测试电压 | 1.5 |
| 额定电压 | 220 V | 线圈电阻 | 720 Ohm |
| 推频（MHz/V） | No | 最大交流电压 | 24 VDC |
| 供电电压 | 12 V | 开关电压 | 250VAC, 220VDC - Max |
| 标称电压 | Approx. 3 ms | 接触电阻 | 50 mohm |
| 峰值脉冲功率 | 62.5 VA | Vgs(th)（最大）@ Id | 1.2 VDC |
| 钳位电压 | 8.4VDC | 额定交流电压 | 250 V |
| 开关电流 | 2A | 额定电流 - AC | 16.7 mA |
| 额定直流电流 | 60 W | 二极管配置 | No |
| 击穿电压 | 750 Vrms | 最大额定电流 | 2 A |
| 绝缘电阻 | Min. 100 Mohm (at 500 V DC) | 最小输入电压 | 250 V |
| 电源电压（最大） | 8.4 VDC | 交流开关电压 | 250V |
| 直流开关电压 | 220V | 平均正向功率 | 200 mW |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 8.4 VDC | 触点额定电流 | 3 A |
| 触点额定值 @ 电压 | 3 A | 连续输出功率 | 60 |
| 最小接收功率 | Approx. 98 mW (147 mW: 48 V) | 峰值脉冲电流（8/20µs） | 2 A |
| 直流反向电压（Vr）（最大） | 220 V | 高侧电压（自举）最大 | 8.4VDC |
| 保护电压（VP）（2416） | IP 67 | ||
机械参数
| 密封 | Sealed | 尺寸 | 20 x 9.9 x 9.3 mm |
| 深度 | 9.9 mm | 间距 | 2.54 |
| 高度 | 9.9 mm | 长度 | 20mm |
| 包装方式 | Tube | 触点形式 | 2 Form C (DPDT-BM) |
| 安装类型 | Through Hole | 安装样式 | Through Hole |
| 封装形式 | DIP | 冷却的封装 | DIP |
| 触头材料 | Silver/Gold Clad | 总长度 | 20 mm |
| 尺寸/外形 | 20 x 9.9 x 9.9mm | 端接样式 | Solder Terminal |
| 触点数 | 8 | 绝缘材料 - 类型 | 1kV rms |
| 位数 | 8 | 典型触点布局 | DPDT |
产品信息
| 类型 | Miniature Relay | 功能 | Single Side Stable |
| 继电器类型 | Non-Latching | 应用领域 | 通用、办公设备、安全、电信 |
| 按下测试类型 | No | 卡标准 | Signal Relay |
| 电气寿命 | 1 A 30 V DC - 510^5, 2 A 30 V DC - 110^5 | 连接方式 | THD |
| 其他规格 | 1,500 V | ||
环境参数
| 温度 | Max. 65°C with nominal voltage across coil and at nominal switching capacity | 动作时间 | 4ms |
| 机械寿命 | 110^8 | 工作寿命 | 1 x 10^5（电气）次操作，10^8（机械）次操作 |
| 抗冲击能力 | Min. 490 m/s^2 {50 G} | 抗振性 | 10 to 55 Hz at double amplitude of 5 mm |
| 工作温度 | -40 to 70 °C | 最高温度限值 | +70°C |
| 存储/冷藏温度 | 5 to 85% R.H. | ||
