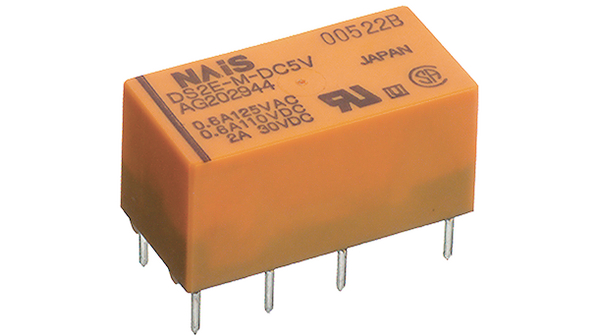

DS2E-S-DC6V
| 制造商 | |
| 描述 | Low Signal Relays - PCB 2A 6VDC DPDT SEALED PCB Electromechanical Relay DPDT 3A 6VDC 180Ohm Through Hole RELAY GENERAL PURPOSE DPDT 2A 6V Signal Relay Coil Voltage: 6 VDC Contact Configuration: 2C DPDT Current: 2 Amps Mounting: PC Board Operating Function: Single Side Stable Signal relay 6 VDC 180 Ohm 200 mW THD, DS2E-S-DC6V, Panasonic |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Low Signal Relays - PCB | 标准包装数量 | 50 |
| 工厂包装数量 | 50 | ||
合规参数
| RoHS | RoHS Compliant By Exemption | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | ||
电气参数
| 转速 | 20 cpm at rated load, 50 cps at low level load | 电流 | 2 Amps |
| SCR类型 | Amber sealed type | 线圈类型 | Single Side Stable |
| 线圈功率 | 200 mW | 延迟时间 | Approx. 3 ms |
| 电感量 | 180 | 复位时间 | Approx. 3 ms |
| 最大功率 | 60 W, 125 VA | 灵敏度 | S (90 mW) type |
| 线圈电流 | 33.3 mA | 线圈电压 | 6V |
| 释放时间 | 5ms | 额定功率 | 60W|125VA |
| 可见输出 | No | 测试电压 | 1.5 |
| 额定电压 | 220 | 线圈电阻 | 180 Ohms |
| 推频（MHz/V） | No | 供电电压 | 6 VDC |
| 开关电压 | 250VAC, 220VDC - Max | 接触电阻 | 50 mohm |
| Vgs(th)（最大）@ Id | 0.6 VDC | 钳位电压 | 4.2VDC |
| 额定交流电压 | 250V | 开关电流 | 2 A DC, AC |
| 二极管配置 | No | 击穿电压 | (DS1-S type) 500 Vrms [(Other types)1,000 Vrms] |
| 最大额定电流 | 3 A | 绝缘电阻 | Min. 100 Mohm (at 500 V DC) |
| 最小输入电压 | 0.6VDC | 平均正向功率 | 200 mW |
| 集电极-发射极饱和电压（最大）@ Vge, Ic | 4.2 VDC | 触点额定电流 | 3 A |
| 触点额定值 @ 电压 | 2 A at 30 VDC | 连续输出功率 | 60 |
| 直流反向电压（Vr）（最大） | 220 V | 高侧电压（自举）最大 | 4.2VDC |
| 保护电压（VP）（2416） | IP 67 | ||
机械参数
| 密封 | Sealed | 尺寸 | 20 x 9.9 x 9.3 mm |
| 深度 | 9.9 mm | 间距 | 2.54 |
| 高度 | 9.9 mm | 重量 | 1 Form C - Approx. 3.2g .11oz, 2 Form C - Approx. 4g .14oz, 4 Form C - Approx. 7g .25oz |
| 包装方式 | Tube | 触点形式 | 2 Form C (DPDT-BM) |
| 安装类型 | Through Hole | 安装样式 | Through Hole |
| 封装形式 | DIP | 冷却的封装 | DIP |
| 触头材料 | Silver/Gold Clad | 总长度 | 20 mm |
| 端接样式 | Solder Terminal | 触点数 | 8 |
| 位数 | 8 | 典型触点布局 | DPDT |
产品信息
| 类型 | General Purpose Relay | 系列 | DS |
| 产品特性 | Sealed - Amber | 功能 | Single Side Stable |
| 继电器类型 | Non-Latching | 按下测试类型 | No |
| 卡标准 | Signal Relay | 电气寿命 | 510^5 |
| 复位操作 | 16.8 VDC | 连接方式 | THD |
| 其他规格 | 1,500 V (Expect DS1-S type) | ||
环境参数
| 额定等级 | 48 VDC | 温度 | Max. 65°C |
| 动作时间 | 10ms | 机械寿命 | 10^8 (1 Form C 2 coil latching type: 10^7) |
| 抗冲击能力 | 1C, 2C:Min. 490 m/s^2 {50 G}, 4C:Min. 294 m/s^2 {30 G} | 恢复温度 | 19.2 VDC |
| 抗振性 | 10 to 55 Hz at double amplitude of 3.3 mm | 工作温度 | -40°C ~ 70°C |
| 存储/冷藏温度 | 5 to 85% R.H. | ||
