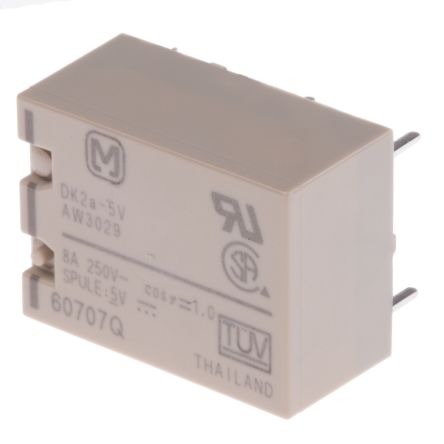

点击放大查看
DK2A-5V
| 制造商 | |
| 描述 | General Purpose Relays 8A 5VDC DPST-NO Electromechanical Relay DPST-NO 8A 5VDC 125Ohm Through Hole RELAY GENERAL PURPOSE DPST 8A 5V Relay;E-Mech;Power;DPST-NO;Cur-Rtg 8A;Ctrl-V 5DC;Vol-Rtg 250/30AC/DC;PCB Mnt Relay;E-Mech;Power;DPST-NO;Cur-Rtg8A;Ctrl-V5DC;Vol-Rtg250/30AC/DC;PCBMnt General Purpose Relay Coil Voltage: 5 VDC Contact Configuration: 2A DPST-NO Current: 8 Amps Mounting: PC Board Operating Function: Single Side Stable PCB power relay 5 VDC 200 mW, DK2A-5V, Panasonic Panasonic DPNO PCB（印刷电路板）安装 非闭锁继电器, 8 A, 5V dc |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | General Purpose Relays | 标准包装数量 | 50 |
| 工厂包装数量 | 50 | ||
合规参数
| RoHS | RoHS Compliant By Exemption | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | ||
电气参数
| 转速 | 20 cpm (at rated load) | 电流 | 8 Amps |
| 线圈类型 | Single Side Stable | 频率 | 8 A 250 V AC, 8 A 30 V DC |
| 线圈功率 | 200 mW | 电感量 | 125 |
| 线圈电流 | 40 mA | 线圈电压 | 5V |
| 释放时间 | 8ms | 额定功率 | 240W|2kVA |
| 最大电压 | 3.5 VDC | 可见输出 | No |
| 测试电压 | 4 | 额定电压 | 125 |
| 线圈电阻 | 125 Ohms | 推频（MHz/V） | No |
| 最大交流电压 | 6.5 VDC | 供电电压 | 5 V |
| 开关电压 | 250VAC, 125VDC - Max | 标称电压 | 5 VDC |
| 接触电阻 | 30 mohm | 峰值脉冲功率 | 2 kVA |
| 开关容量 | 2000 VA | Vgs(th)（最大）@ Id | 0.5 VDC |
| 钳位电压 | 3.5VDC | 额定交流电压 | 250 V |
| 开关电流 | 10 mA, 5 V DC | 额定直流电流 | 240 W |
| 二极管配置 | No | 击穿电压 | 4,000 Vrms |
| 最大额定电流 | 8 A | 最大开关负载 | 240 W, 2,000 VA |
| 绝缘电阻 | Min. 1,000 m? (at 500 V DC) | 最小输入电压 | 0.5VDC |
| 交流开关电压 | 250V | 直流开关电压 | 125V |
| 平均正向功率 | 200 mW | 集电极-发射极饱和电压（最大）@ Vge, Ic | 3.5 VDC |
| 触点额定电流 | 8A | 峰值脉冲电流（8/20µs） | 8 A |
| 直流反向电压（Vr）（最大） | 125 V | 高侧电压（自举）最大 | 3.5VDC |
| 保护电压（VP）（2416） | Min. 10,000 V | ||
机械参数
| 密封 | Sealed | 尺寸 | 20 x 15 x 9.7 mm |
| 深度 | 15 mm | 高度 | 10 mm |
| 长度 | 20mm | 重量 | Approx. 6 g .21 oz |
| 包装方式 | Bulk | 触点形式 | 2 Form A (DPST-NO) |
| 安装类型 | Through Hole | 安装样式 | Through Hole |
| 触头材料 | Silver Nickel | 总长度 | 20 mm |
| 尺寸/外形 | 20 x 15 x 10mm | 端接样式 | Solder Terminal |
| 触点数 | 6 | 接触件端接 | Solder Terminal |
| 绝缘材料 - 类型 | 4kV rms | 位数 | 6 |
| 典型触点布局 | DPST-NO | ||
产品信息
| 类型 | Miniature Power Relay | 产品特性 | Sealed - Fully |
| 功能 | Single Side Stable | 继电器类型 | Non-Latching |
| 应用领域 | 家用电器，办公设备 | 按下测试类型 | No |
| 卡标准 | General Purpose Relay | 电气寿命 | 10^5 (8 A 250 V AC, 8 A 30 V DC) |
环境参数
| 动作时间 | 10ms | 湿度范围 | 5 to 85% R.H. |
| 机械寿命 | 510^7 | 工作寿命 | 10^5（电气）次操作，5 x 10^7（机械）次操作 |
| 抗冲击能力 | Min. 980 m/s^2 {100 G} | 工作温度 | -40°C ~ 65°C |
| 温度系数 | Max. 40C with nominal coil voltage and at 10 A switching current | 最高温度限值 | +65°C |
| 抗振性（功能） | 88.2 m/s^2 {9 G}, 10 to 55 Hz at double amplitude of 1.5 mm | 抗振性（破坏） | 176.4 m/s^2 {18 G}, 10 to 55 Hz at double amplitude of 3.0 mm |
